ClickFit EVO para Cubierta de Acero

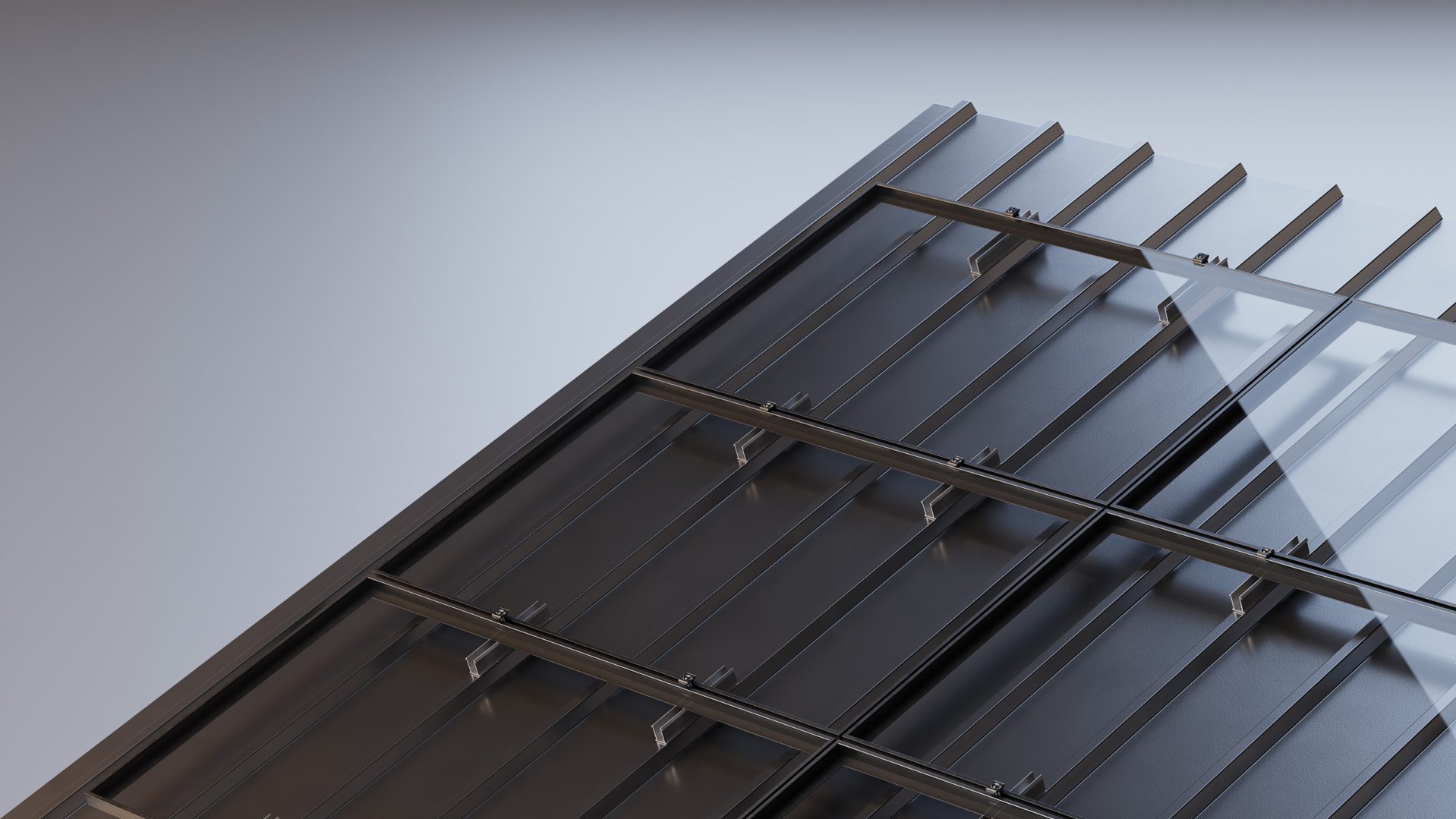

Los perfiles de montaje ClickFit EVO para Tejado de acero/chapa se pueden usar en la mayoría de tejados de acero/chapa, como las onduladas y trapezoidales. El grosor de las chapas de acero debe ser de al menos 0,5 mm. Puede conectar el sistema a todos los demás tipos de tejado de acero/chapa, como por ejemplo la de chapa de acero en forma de teja, con el perno de ClickFit EVO.

Con ClickFit EVO para tejado de acero/chapa puede elegir entre dos tipos de perfiles de montaje: el perfil de montaje sencillo y el perfil de montaje preparado para optimizadores. Ambos tipos están disponibles en variantes para montaje horizontal y vertical:

Perfil de montaje ‘Sencillo’ horizontal (1008048): 120 mm x 40 mm x 23 mm
Perfil de montaje ‘Sencillo’ vertical (1008049): 388 mm x 56,5 mm x 23 mm
Perfil de montaje ‘Preparado para optimizadores’ horizontal (1008050): 260 mm x 40 mm x 50 mm
Perfil de montaje ‘Preparado para optimizadores’ vertical (1008051): 388 mm x 57,5 mm x 50 mm

Con ClickFit EVO para tejados de acero/chapa puede elegir entre el montaje en horizontal o en vertical. Elija la variante adecuada del perfil de montaje. Puede consultar más información en nuestro folleto.

Para acoplar un optimizador o microinversor (nombre colectivo: MLPE = Module Levelling Power Electronics), puedes utilizar nuestro ClickFit EVO MLPE Clip Lightweight o Heavyweight (art. nº. 1008067 o 1008068). Nota. Si montas los paneles con los perfiles de montaje para cubierta de acero, te recomendamos que elijas el perfil de montaje alto (preparado para optimizador). De este modo se consigue suficiente espacio entre el tejado y los paneles solares. El MLPE Clip Lightweight simplemente se encaja en el perfil de montaje, ¡proporcionando una gestión de cables integrada! A continuación, insertas el MLPE en el clip. Primero se monta el MLPE Clip Heavyweight en el MLPE, después se monta el clip, con el MLPE, en el perfil de montaje. Asegúrate de que el clip MLPE se coloca a una distancia mínima de 15 cm del extremo del perfil de montaje. ¿Quieres ver cómo funciona? Mira nuestra demostración de instalación.

Todos los paneles solares de la misma fila se interconectan automáticamente gracias a la grapa de módulo de ClickFit EVO. Para realizar la conexión equipotencial de todo el sistema FV es necesario conectar cada fila con la toma de tierra por separado, porque las filas individuales no están conectadas entre sí por medio del sistema de montaje. El conductor de puesta a tierra (≥Ø 4 mm2) corre paralelo a los conductores positivo y negativo y se conecta a un punto de puesta a tierra separado en el inversor. Si tiene preguntas sobre la puesta a tierra y la conexión equipotencial, contacte con nuestros expertos técnicos.
