De montageprofielen zijn de snelste manier om te installeren op trapezium- en sandwichstaalplaten. Voor andere staalplaatdaken wordt de stokschroefoplossing geadviseerd. Voor beide installatie-opties staan de bevestigingsmogelijkheden vermeld in onderstaand overzicht.
Het slimme montagesysteem bestaat uit slechts vier lichte en stevige componenten die het monteren van zonnepanelen vereenvoudigen. Voor ieder type staaldak. Zo bespaar je tijd en ruimte tijdens de installatie.

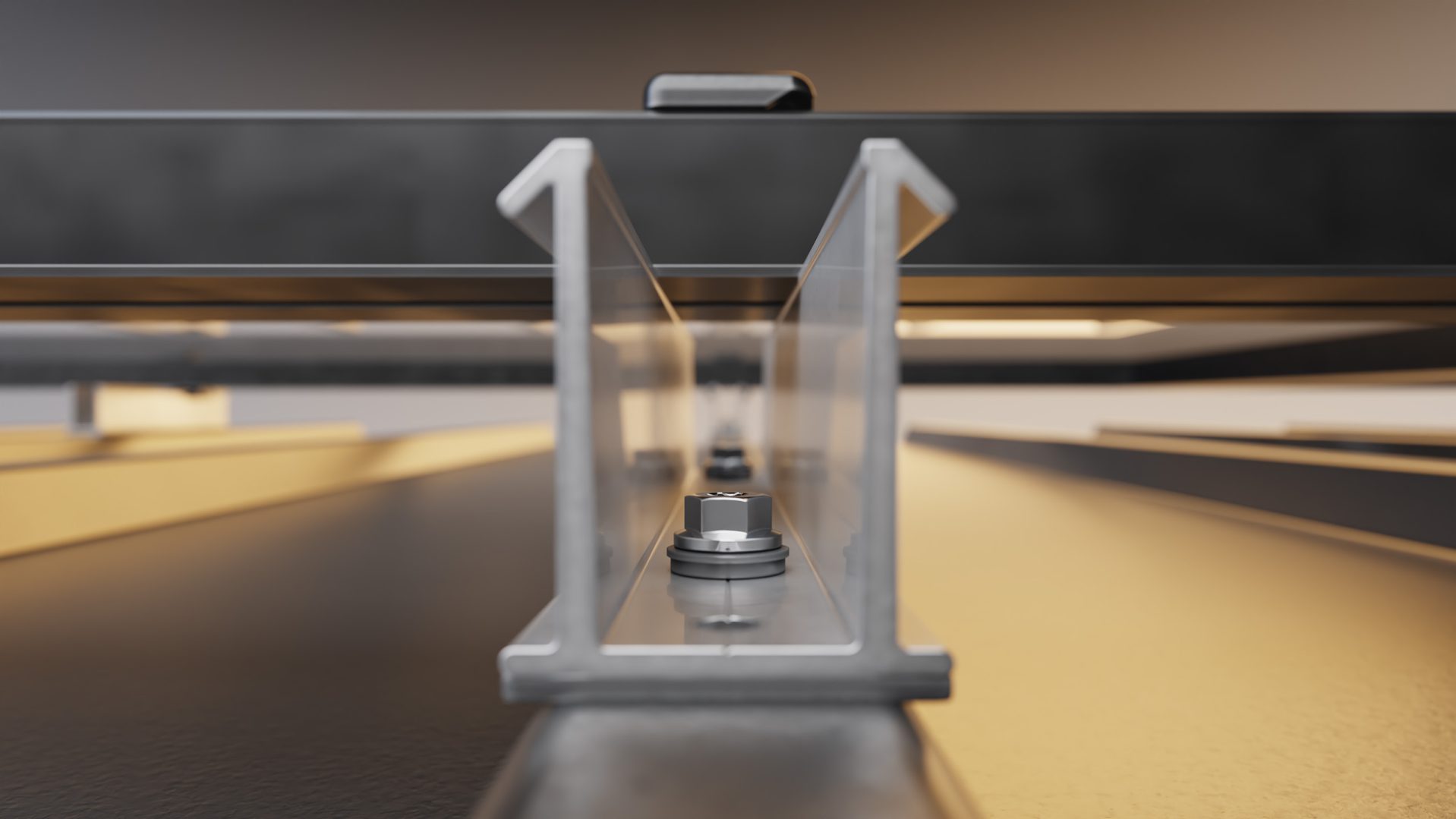

Met ClickFit Evo Staaldak is het dak beschermd tegen lekkages. Alle montageprofielen van het slimme systeem hebben voorgeponste gaten en een voorgeplakt EPDM-rubber. Je monteert de profielen makkelijk met de zelftappende schroef. Als je met de stokschroef monteert, zorgt het EPDM-rubber ook voor waterdichtheid. Zo loop jij minder risico.
Kiezen voor Esdec betekent ondersteund worden gedurende je hele solar project. Wij helpen onze solar professionals en nemen zoveel mogelijk gedoe weg. Zo maak je snel een berekening in onze calculator en bieden we gratis trainingen en webinars aan.

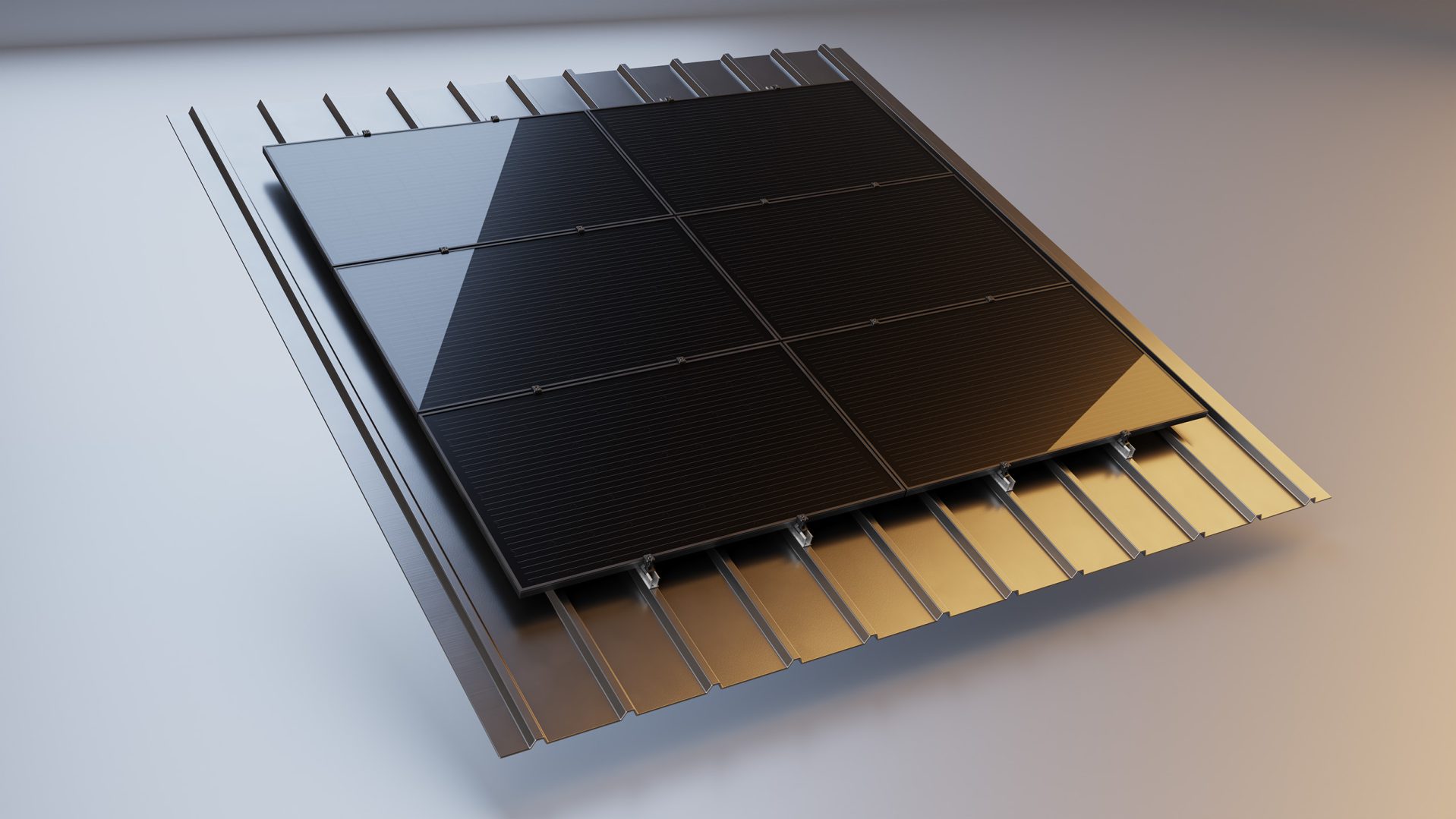

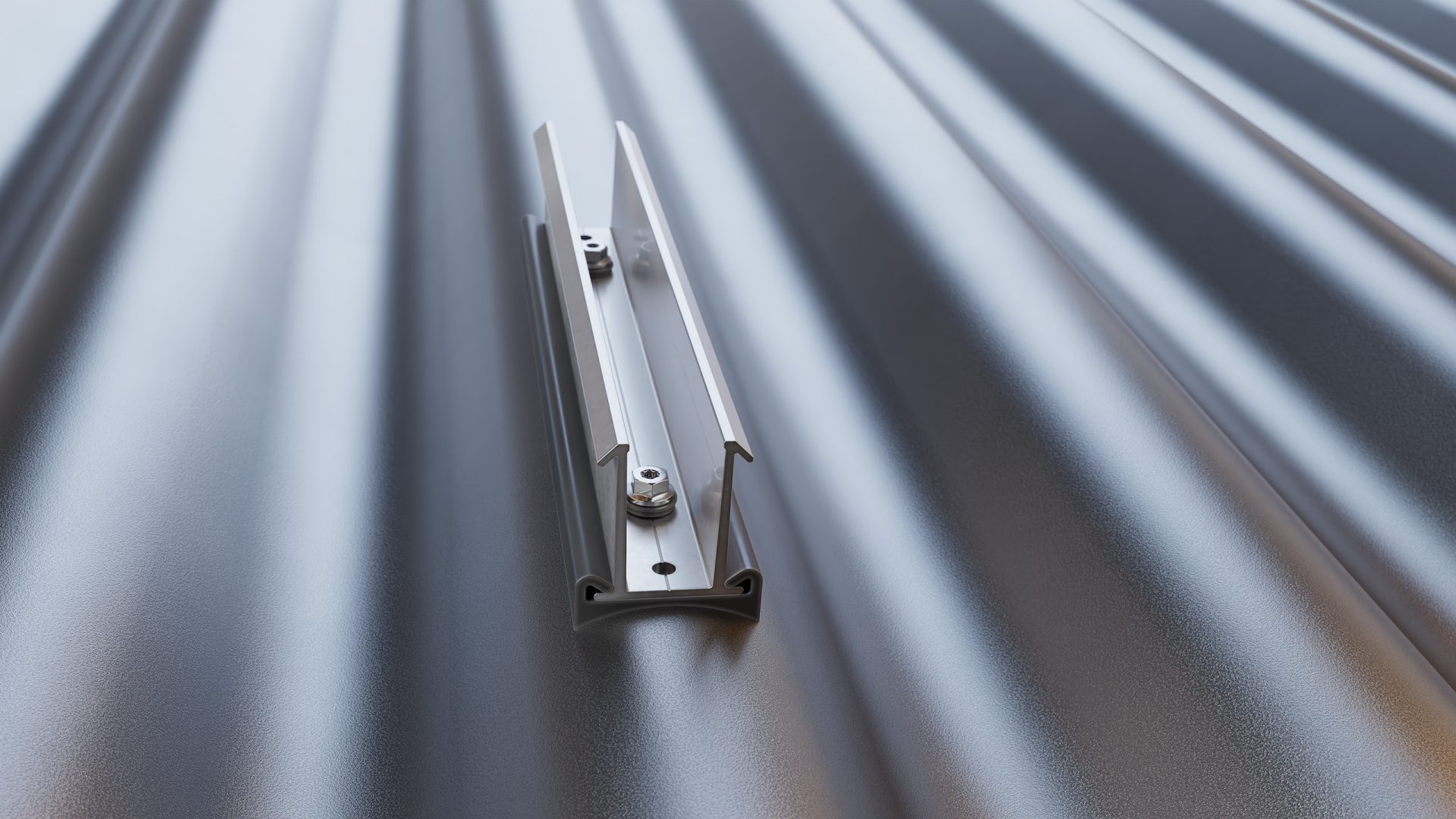

De montageprofielen van ClickFit EVO staaldak kunnen worden toegepast op de meeste plaatstalen daken, zoals trapezium en gegolfd staaldak. De dikte van de stalen platen dient minimaal 0,5 mm zijn. Op alle overige typen staaldaken, bijvoorbeeld de stalen dakpanplaat, kun je het systeem bevestigen met de ClickFit EVO stokschroef.
Met ClickFit EVO Staaldak heb je de keuze uit twee soorten montageprofielen: basic montageprofielen en de hoge optimizer ready montageprofielen. Beide soorten zijn verkrijgbaar in een variant voor landscape- en portrait montage:
– Basic montageprofiel landscape (1008048): 120mm x 40mm x 23mm
– Basic montageprofiel portrait (1008049): 388mm x 56,5mm x 23mm
– Optimizer-ready montageprofiel landscape (1008050): 260mm x 40mm x 50mm
– Optimizer-ready montageprofiel portrait (1008051): 388mm x 57,5mm x 50mm
Met ClickFit EVO Staaldak heb je de keuze uit montage in zowel landscape als portrait oriëntatie. Kies hiervoor de juiste variant van het montageprofiel, meer informatie vind je in onze brochure.
Voor het bevestigen van een optimizer of microinverter (verzamelnaam: MLPE = Module Levelling Power Electronics) kun je gebruik maken van onze ClickFit EVO MLPE Clip Lichtgewicht of Zwaargewicht (art. nr. 1008067 of 1008068). Let op! Bevestig je de panelen met de montageprofielen voor staaldak, dan adviseren wij te kiezen voor het hoge (optimizer ready) montageprofiel. Deze biedt voldoende ruimte tussen het dak en de zonnepanelen. De MLPE Clip Lichtgewicht klik je eenvoudig op het montageprofiel en daarmee heb je ook gelijk geïntegreerd kabelmanagement! Hierna klik je de MLPE op de clip. De MLPE Clip Zwaargewicht monteer je eerst op de MLPE, waarna je de clip, met MLPE, op de montagerail monteert. Zorg ervoor dat de MLPE clip minimaal 15 cm van het uiteinde van het montageprofiel geplaatst wordt. Wil je zien hoe dat in zijn werk gaat? Bekijk onze installatievideos.

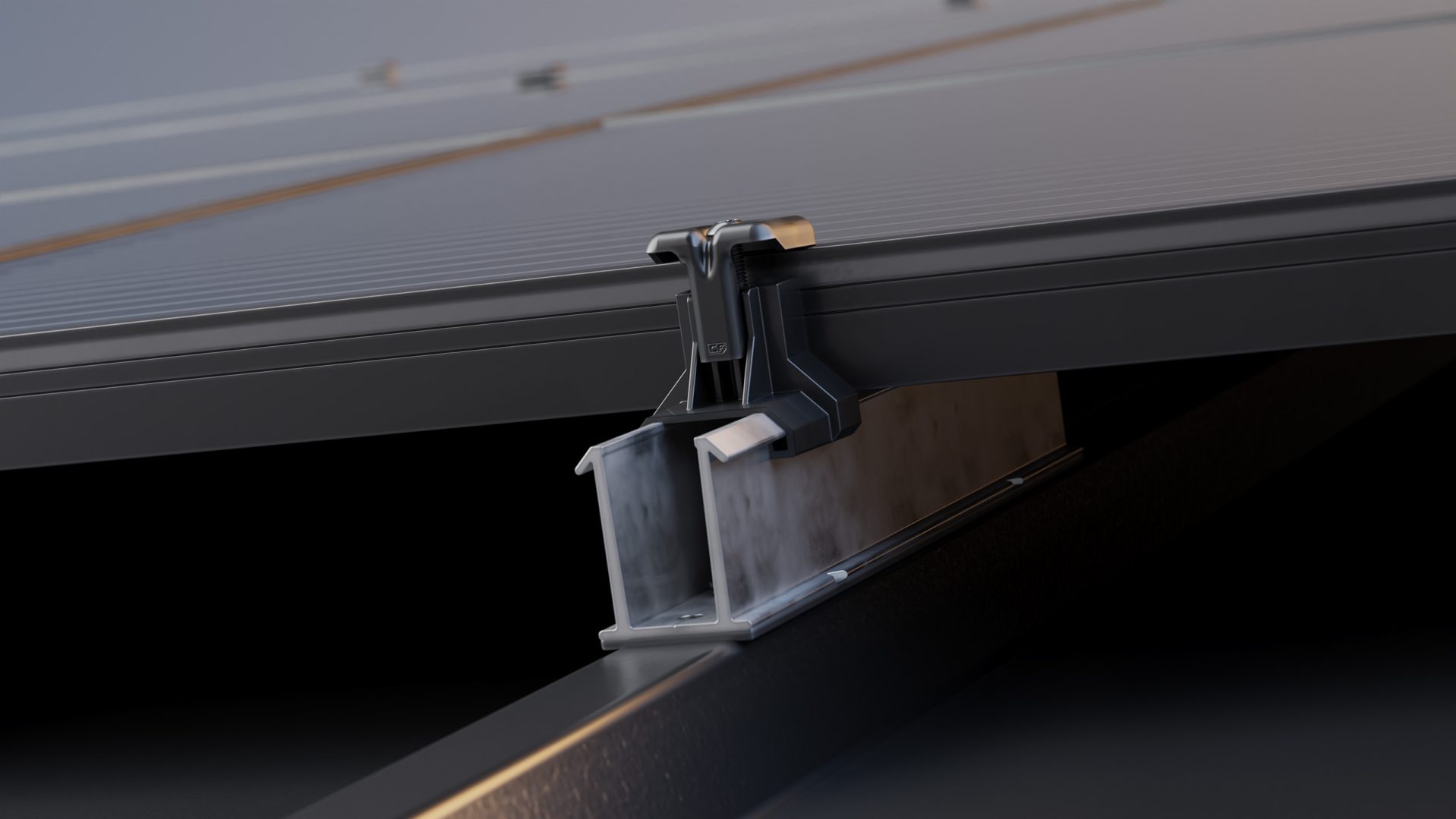

Alle zonnepanelen in dezelfde rij zijn automatisch met elkaar doorverbonden door de ClickFit EVO moduleklem. Voor een vereffening van de volledige PV-installatie dien je wel elke rij nog apart te verbinden met aarding, omdat de afzonderlijke rijen niet met elkaar worden verbonden door het montagesysteem. De aardingsleiding (≥Ø 4mm2) loopt parallel aan de plus- en min geleiders en wordt aangesloten op een separaat aardpunt bij de omvormer. Heb je vragen over aarden en vereffenen, neem dan contact op met onze technische experts.
Staat jouw vraag er niet bij? Neem dan gerust telefonisch contact met ons op via +31 (0)85 162 22 22
