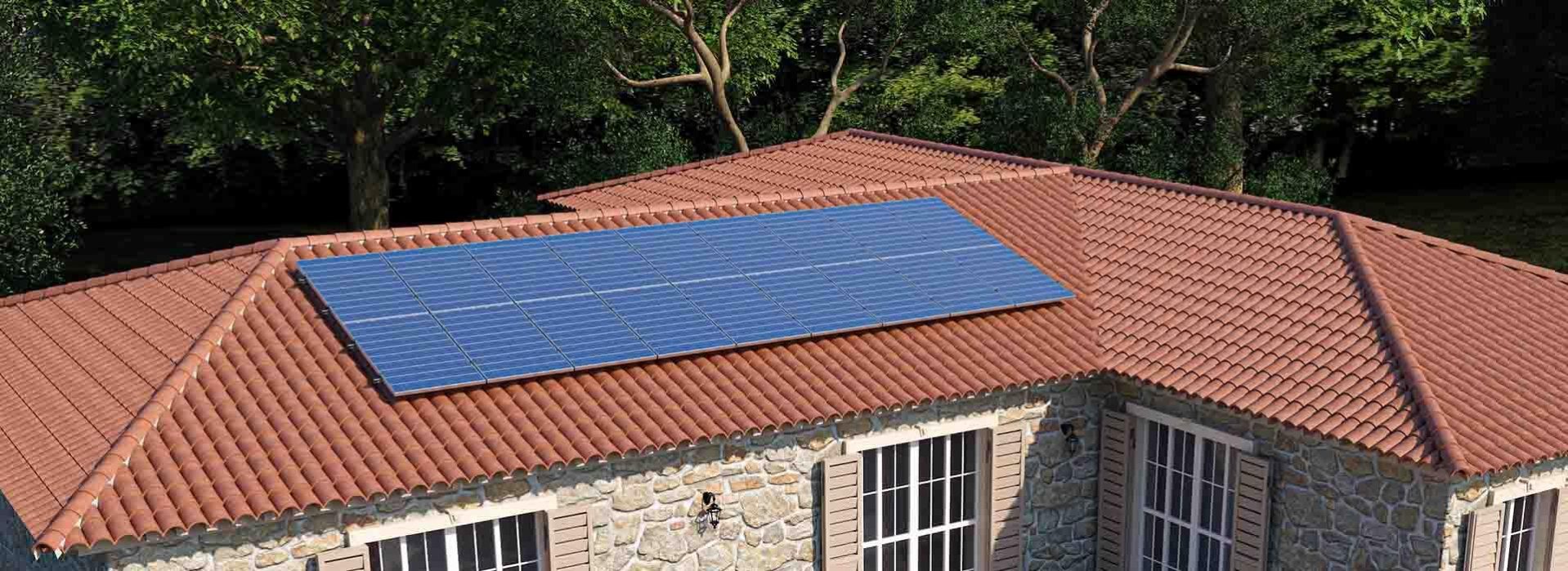

ClickFit EVO para Tejado de Teja Árabe

ClickFit EVO para tejados con teja árabe se puede utilizar en cualquier tejado con teja árabe. Para instalar paneles con este sistema, la estructura de cubierta debe constar de correas y anclajes o de una subestructura sólida (hormigón).

Los pernos de ClickFit EVO están disponibles en 5 tipos diferentes (3 longitudes y 2 grosores):

M10 x 200 mm
M10 x 250 mm
M12 x 250 mm
M12 x 300 mm
M12 x 350 mm

Sí, con el perno de ClickFit EVO es posible elegir entre montaje vertical u horizontal de los paneles solares. La conexión de encaje a presión del perno es orientable, de modo que solo necesita un tipo de grapa.

Para acoplar un optimizador o microinversor (nombre colectivo: MLPE = Module Levelling Power Electronics), puedes utilizar nuestro ClickFit EVO MLPE Clip Lightweight o Heavyweight (art. nº. 1008067 o 1008068). Nota. Si montas los paneles con los perfiles de montaje para cubierta de acero, te recomendamos que elijas el perfil de montaje alto (preparado para optimizador). De este modo se consigue suficiente espacio entre el tejado y los paneles solares. El MLPE Clip Lightweight simplemente se encaja en el perfil de montaje, ¡proporcionando una gestión de cables integrada! A continuación, insertas el MLPE en el clip. Primero se monta el MLPE Clip Heavyweight en el MLPE, después se monta el clip, con el MLPE, en el perfil de montaje. Asegúrate de que el clip MLPE se coloca a una distancia mínima de 15 cm del extremo del perfil de montaje. ¿Quieres ver cómo funciona? Mira nuestra demostración de instalación.

Todos los paneles solares de la misma fila se interconectan automáticamente gracias a la grapa de módulo de ClickFit EVO. Para realizar la conexión equipotencial de todo el sistema FV es necesario conectar cada fila con la toma de tierra por separado, porque las filas individuales no están conectadas entre sí por medio del sistema de montaje. El conductor de puesta a tierra (≥Ø 4 mm2) corre paralelo a los conductores positivo y negativo y se conecta a un punto de puesta a tierra separado en el inversor. Si tiene preguntas sobre la puesta a tierra y la conexión equipotencial, contacte con nuestros expertos técnicos.
