ClickFit EVO Toit en Tuiles Canal

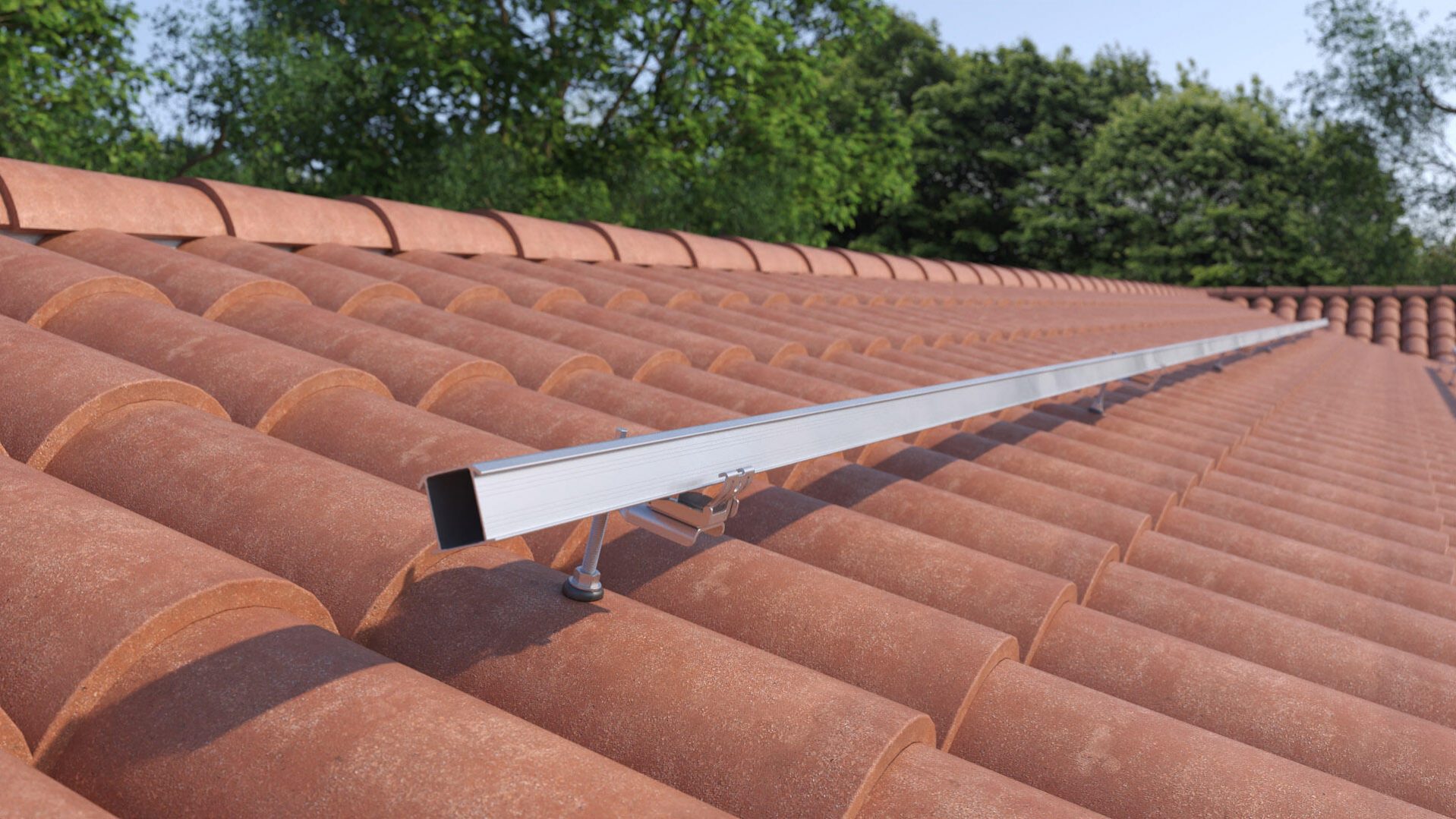

Le ClickFit EVO pour tuiles canal peuvent être utilisées sur tous les toits en tuile canal. Pour installer des panneaux avec ce système, la construction du toit doit être constituée de pannes et de chevrons ou d’une sous-structure solide (en béton).

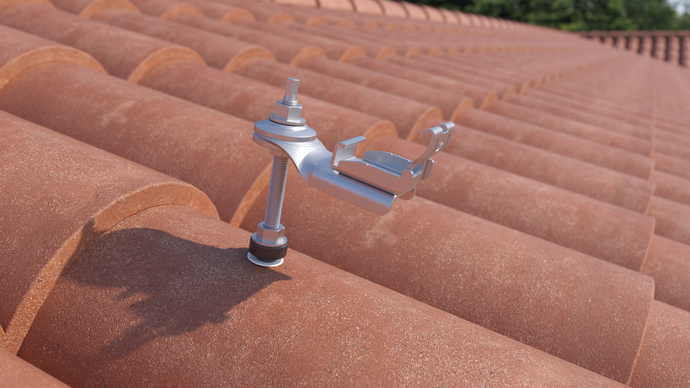

La vis à double filetage ClickFit EVO est disponible dans 5 modèles différents (3 longueurs et 2 épaisseurs) :
o M10 x 200 mm
o M10 x 250 mm
o M12 x 250 mm
o M12 x 300 mm
o M12 x 350 mm

Oui, avec la vis à double filetage ClickFit EVO, vous avez le choix entre un montage paysage ou portrait des panneaux solaires. Le clicker de la vis à double filetage est rotatif, vous n’avez donc besoin que d’un seul type de pince.

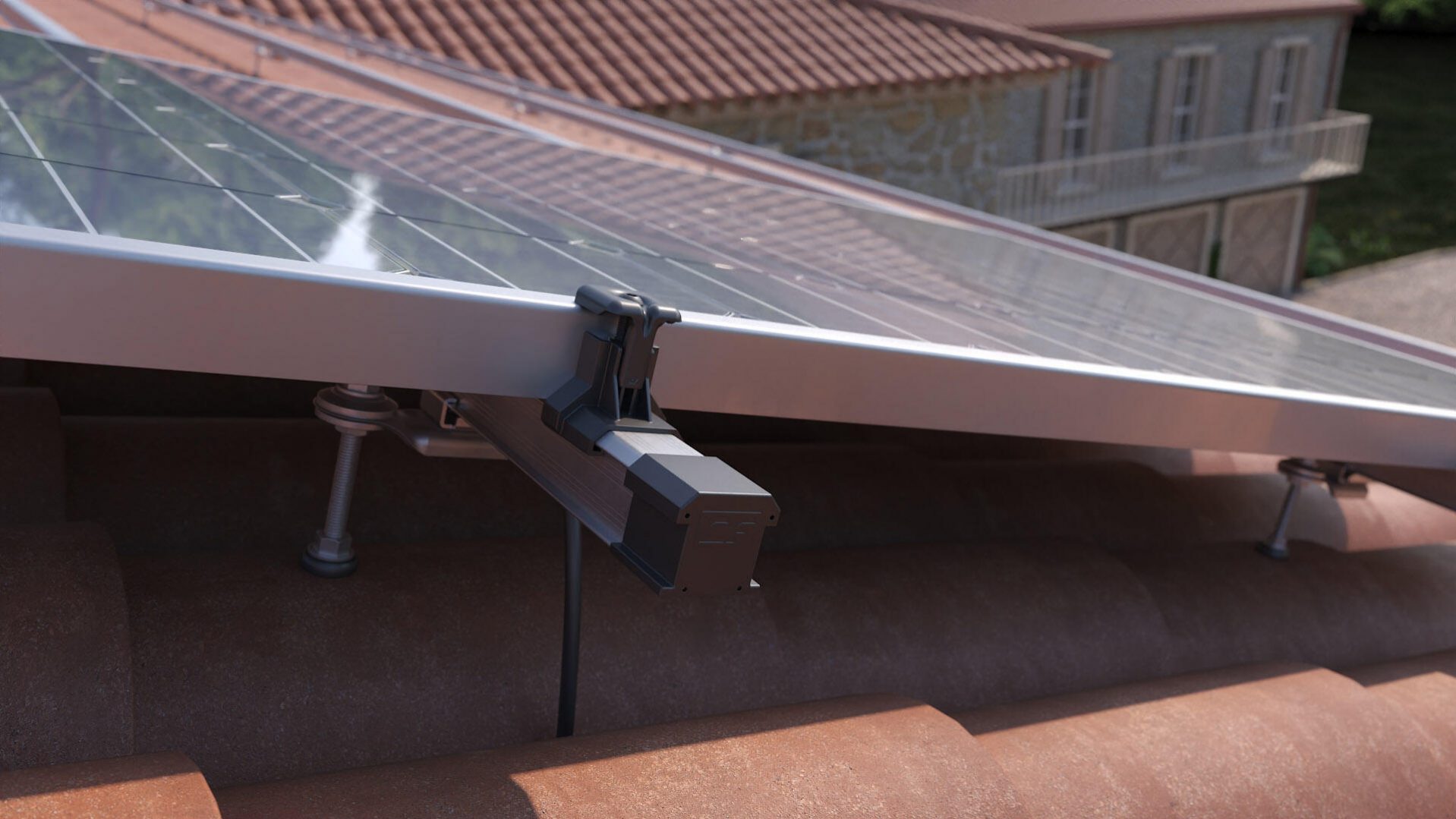

Pour fixer un optimiseur ou un micro-onduleur (nom collectif : MLPE = Module Levelling Power Electronics), vous pouvez utiliser notre ClickFit EVO MLPE Clip Lightweight ou Heavyweight (art. no. 1008067 ou 1008068). Remarque ! Si vous montez les panneaux avec les profils de montage pour toiture en acier, nous vous recommandons de choisir le profil de montage haut (optimisé). Cela permet d’avoir un espace suffisant entre le toit et les panneaux solaires. Le clip MLPE Lightweight est simplement cliqué sur le profilé de montage, ce qui permet une gestion intégrée des câbles ! Cliquez ensuite le MLPE sur le clip. Montez d’abord le MLPE Clip Heavyweight sur le MLPE, puis montez le clip avec le MLPE sur le rail de montage. Veillez à ce que le clip MLPE soit placé à au moins 15 cm de l’extrémité du profilé de montage. Vous voulez voir comment cela fonctionne ? Regardez notre démonstration d’installation.

Tous les panneaux solaires d’une même rangée sont automatiquement interconnectés grâce à l’étrier pour module ClickFit EVO. Pour relier l’ensemble du système photovoltaïque, vous devez connecter chaque rangée à la terre séparément, car les rangées ne sont pas reliées les unes aux autres par le système de montage. Le conducteur de mise à la terre (≥ Ø 4 mm2) est parallèle aux conducteurs positif et négatif et connecté à un point de mise à la terre séparé de l’onduleur. Si vous avez des questions sur la mise à la terre, veuillez contacter nos experts techniques.
