Pode escolher com ou sem parafusos, ambas as opções são possíveis em telhados de telha. A escolha é puramente baseada na sua preferência.

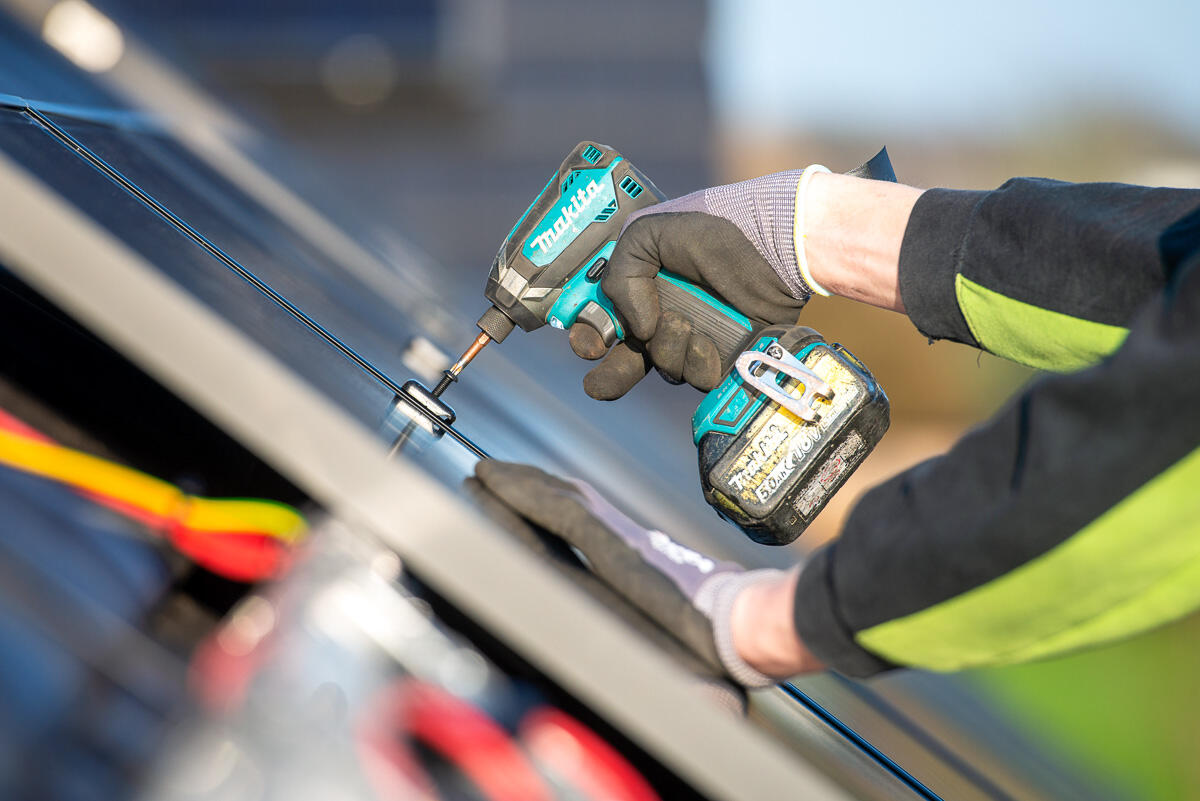

Esta funcionalidade inteligente sistema de montagem de módulo fotovoltaico é composta por um útil sistema de engate e encaixe, o que significa que já não precisa de fazer furos na estrutura do telhado. Você apenas encaixa os perfis nos ganchos do telhado; então, só tem de aparafusar os módulos fotovoltaicos no local.
O sistema ClickFit EVO Para Coberturas em Telha é fabricado em alumínio de alta qualidade e aço Magnelis. Este tipo de aço apresenta uma vida útil mais longa, é resistente à corrosão e possui um revestimento autorreparador. Então, pode ter a certeza de que está a trabalhar com produtos de alta qualidade.
Escolher a Esdec significa beneficiar de suporte ao longo de todo o seu projeto de energia solar. Apoiamos os nossos profissionais de energia solar e eliminamos ao máximo os problemas. Por exemplo: pode efetuar rapidamente um cálculo utilizando a nossa calculadora e também oferecemos cursos de formação e webinars gratuitos.
Cursos de formação e webinars gratuitos
O ClickFit EVO pode ser utilizado em todos os tipos de telha padrão, com espessuras de telha e ripa entre 32 e 63 mm. Isto aplica-se à opção de montagem padrão com o gancho de telhado universal ClickFit EVO. É necessária uma espessura de telha e ripa entre 37 e 62 mm, caso pretenda fixar os painéis utilizando o gancho de viga universal ClickFit EVO.
O ClickFit EVO pode ser utilizado em telhados com inclinação entre 10 e 60 graus.
O gancho de telhado universal ClickFit EVO tem 181,8 mm de comprimento e 36 mm de largura. O conector por encaixe do gancho de telhado universal tem ajuste de altura entre 68 e 98 mm.
Para fixar um optimizador ou microinversor (nome coletivo: MLPE = Module Levelling Power Electronics), pode utilizar o nosso ClickFit EVO MLPE Clip Lightweight ou Heavyweight (art. n.º 1008067 ou 1008068). Nota! Se montar os painéis com os perfis de montagem para telhado metálico, recomendamos que escolha o perfil de montagem alto (pronto para otimização). Assim, existe espaço suficiente entre o telhado e os módulos fotovoltaicos. O MLPE Clip Lightweight é simplesmente encaixado no perfil de montagem, proporcionando uma gestão integrada dos cabos! De seguida, encaixe o MLPE no clip. Primeiro, monta-se o MLPE Clip Heavyweight no MLPE e, em seguida, monta-se o clip, com o MLPE, no perfil de montagem. Certifique-se de que o clip MLPE é colocado a pelo menos 15 cm da extremidade do perfil de montagem. Quer ver como funciona? Veja a nossa demonstração da instalação.
Todos os módulos fotovoltaicos da mesma fila são automaticamente interligados graças ao grampo modular universal ClickFit EVO. Para ligar todo o sistema fotovoltaico, deve ligar cada fila à terra separadamente, porque as filas individuais não estão ligadas entre si pelo sistema de montagem. O condutor de ligação à terra (≥Ø 4 mm2) opera em paralelo aos condutores positivo e negativo e está ligado a um ponto de ligação à terra separado do inversor. Caso tenha questões sobre a ligação à terra, contacte os nossos especialistas técnicos.
Não encontrou a sua pergunta nesta lista? Então não hesite em contactar-nos pelo telefone +31 (0)85 070 20 00
