ClickFit EVO Dach Kryty Dachówką

System ClickFit EVO można stosować ze wszystkimi standardowymi rodzajami dachówek o grubości łaty dachowej i grubości dachówki od 32 do 63 mm. Dotyczy to standardowej opcji montażu za pomocą uniwersalnego haka dachowego ClickFit EVO. W przypadku decyzji o mocowaniu paneli za pomocą zaczepu do kratownic ClickFit EVO grubość dachówek i łat dachowych musi wynosić od 37 do 62 mm.

System ClickFit EVO może być stosowany na dachach krytych dachówką o nachyleniu od 10 do 60 stopni.

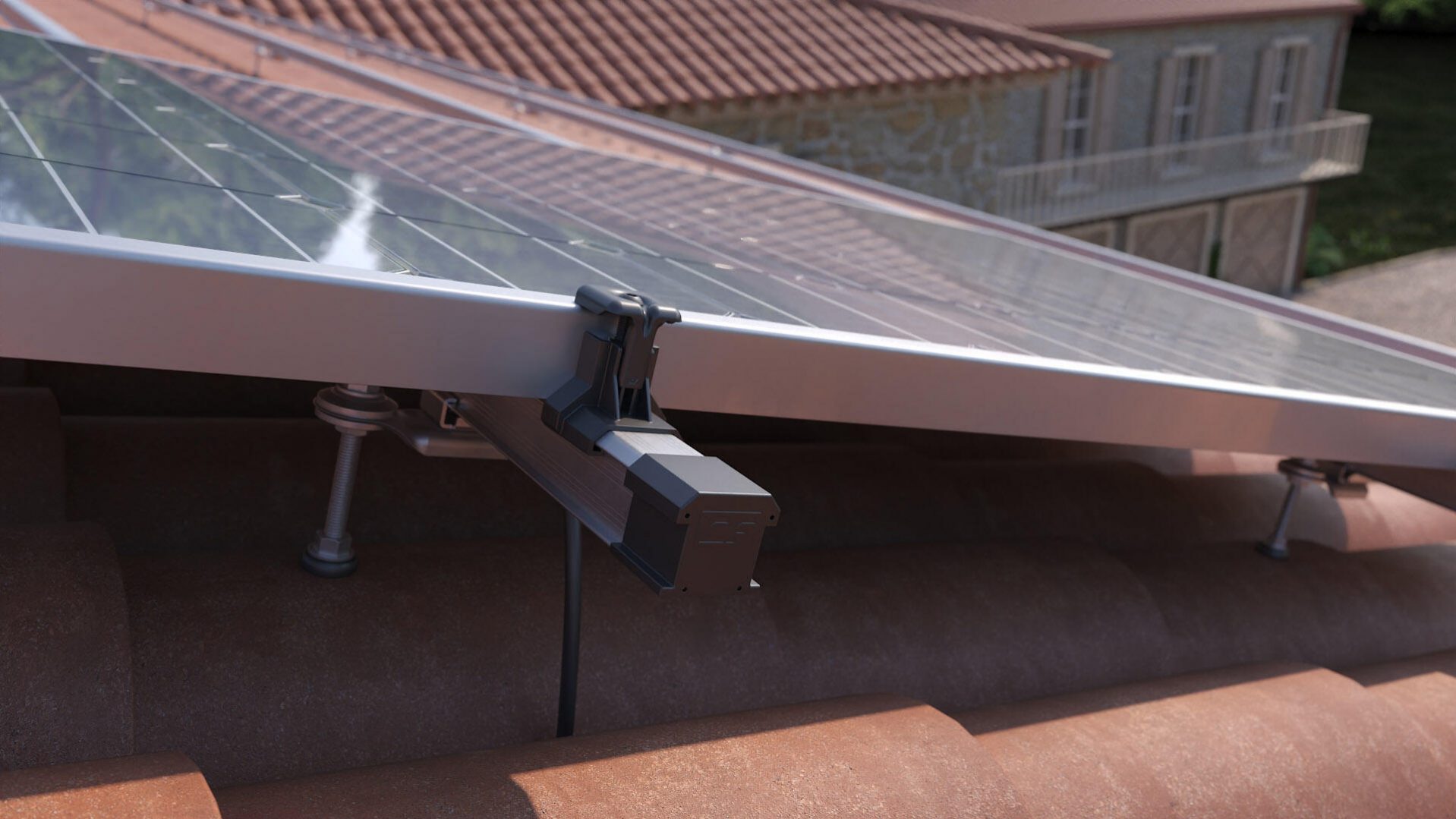

Aby podłączyć optymalizator lub mikroinwerter (nazwa zbiorcza: MLPE = Module Levelling Power Electronics), można użyć naszego uchwytu ClickFit EVO MLPE Clip Lightweight lub Heavyweight (nr art. 1008067 lub 1008068). Uwaga! W przypadku montażu modułów za pomocą profili montażowych do dachu stalowego zalecamy wybranie wysokiego profilu montażowego (tzw. Optimizer ready). Zapewni to wystarczającą przestrzeń między dachem a modułami fotowoltaicznymi. MLPE Clip Lightweight jest po prostu zatrzaskiwany na profilu montażowym, zapewniając równocześnie możliwość prowadzenia przewodów! Następnie montujemy MLPE na click. Najpierw należy zamontować MLPE Clip Heavyweight na MLPE, a następnie zamontować klips z MLPE na szynie montażowej. Upewnij się, że klips MLPE znajduje się co najmniej 15 cm od końca profilu montażowego. Chcesz zobaczyć, jak to działa? Obejrzyj nasze demo instalacji.

Wszystkie panele fotowoltaiczne w tym samym rzędzie są automatycznie połączone ze sobą dzięki zaciskowi modułu ClickFit EVO. Aby połączyć całą instalację fotowoltaiczną, konieczne jest jednak podłączenie każdego rzędu do uziemienia osobno, ponieważ poszczególne rzędy nie są połączone ze sobą systemem montażowym. Przewód uziemiający (≥Ø 4 mm2) biegnie równolegle do przewodów dodatniego i ujemnego i jest podłączony do oddzielnego punktu uziemienia falownika. W razie pytań dotyczących uziemienia i połączenia należy się skontaktować z naszymi ekspertami technicznymi.
