Sie können wählen, ob mit oder ohne Verschraubung, beides ist auf Ziegeldächern möglich. Die Wahl basiert ausschließlich auf persönlichen Präferenzen.
Dieses intelligente Montagesystem für Solarmodule besteht aus einem praktischen Haken- und Klicksystem, wodurch ein Bohren in der Dachunterkonstruktion nicht mehr erforderlich ist. Die Schienen klicken Sie anschließend in die Dachhaken. Sie brauchen daher nur noch die Solarmodule anzuschrauben.

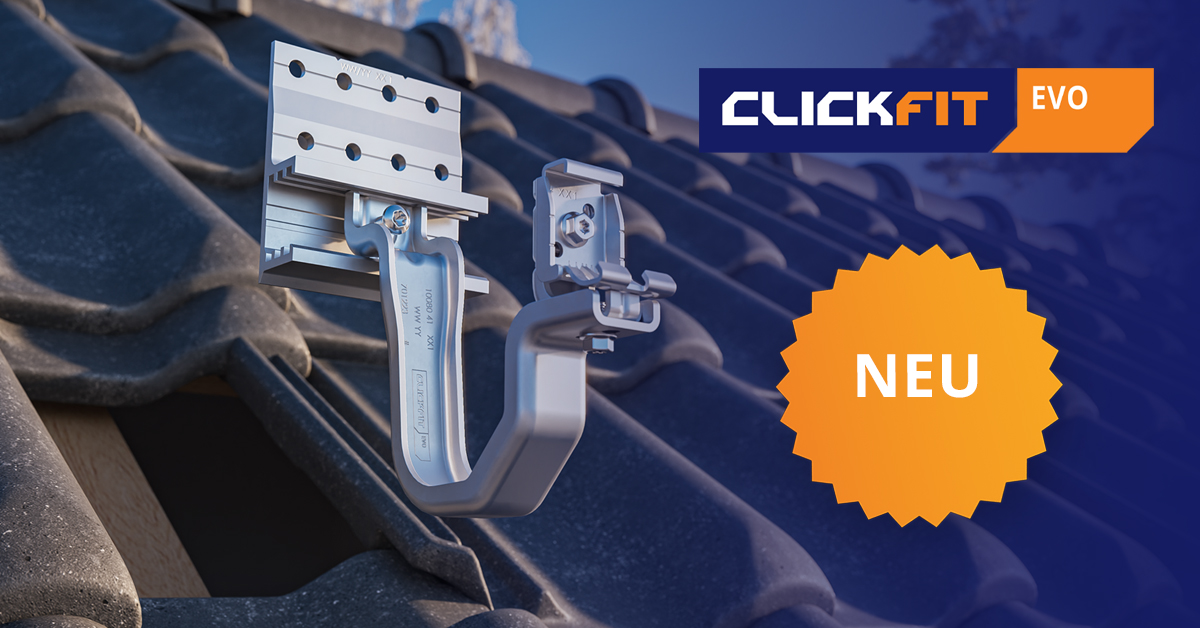

Der ClickFit EVO Dachhaken Pro ist speziell für zusätzliche Beanspruchung entwickelt. Indem der Dachhaken fest mit dem Sparren verschraubt wird und der Raum zwischen Dachziegel und Haken offen bleibt, kann er höheren Schnee- und Windlasten standhalten.
ClickFit EVO Ziegeldach wird aus hochwertigem Aluminium und Magnelis-Stahl hergestellt. Diese Stahlsorte hat eine längere Lebensdauer, ist besonders korrosionsbeständig und mit einer selbstregenerierenden Beschichtung versehen. So können Sie sicher sein, dass Sie mit hochwertigen Produkten arbeiten.
Wenn Sie sich für Esdec entscheiden, unterstützen wir Sie bei Ihrem gesamten Solarprojekt: Wir nehmen Ihnen so viel Arbeit wie möglich ab, z. B. können Sie mit unserem Kalkulator schnelle Kalkulationen erstellen, und wir bieten kostenlose Schulungen und Webinare an.
ClickFit EVO kann auf allen gängigen Arten von Dachziegeln mit einer Dachlatten- und Dachziegelstärke zwischen 32 und 63 mm verwendet werden. Dies gilt für die Standard-Montageoption mit dem ClickFit EVO Universaldachhaken. Wenn Sie sich für die Befestigung der Module mit dem ClickFit EVO Sparrenanker entscheiden, ist eine Dachziegel- und Dachlattenstärke zwischen 37 und 62 mm erforderlich.
ClickFit EVO kann auf Ziegeldächern mit einer Neigung zwischen 10 und 60 Grad verwendet werden.
Der ClickFit EVO Universaldachhaken ist 181,8 mm lang und 36 mm breit. Der Klick-Verbinder am Universaldachhaken ist höhenverstellbar zwischen 68 und 98 mm.

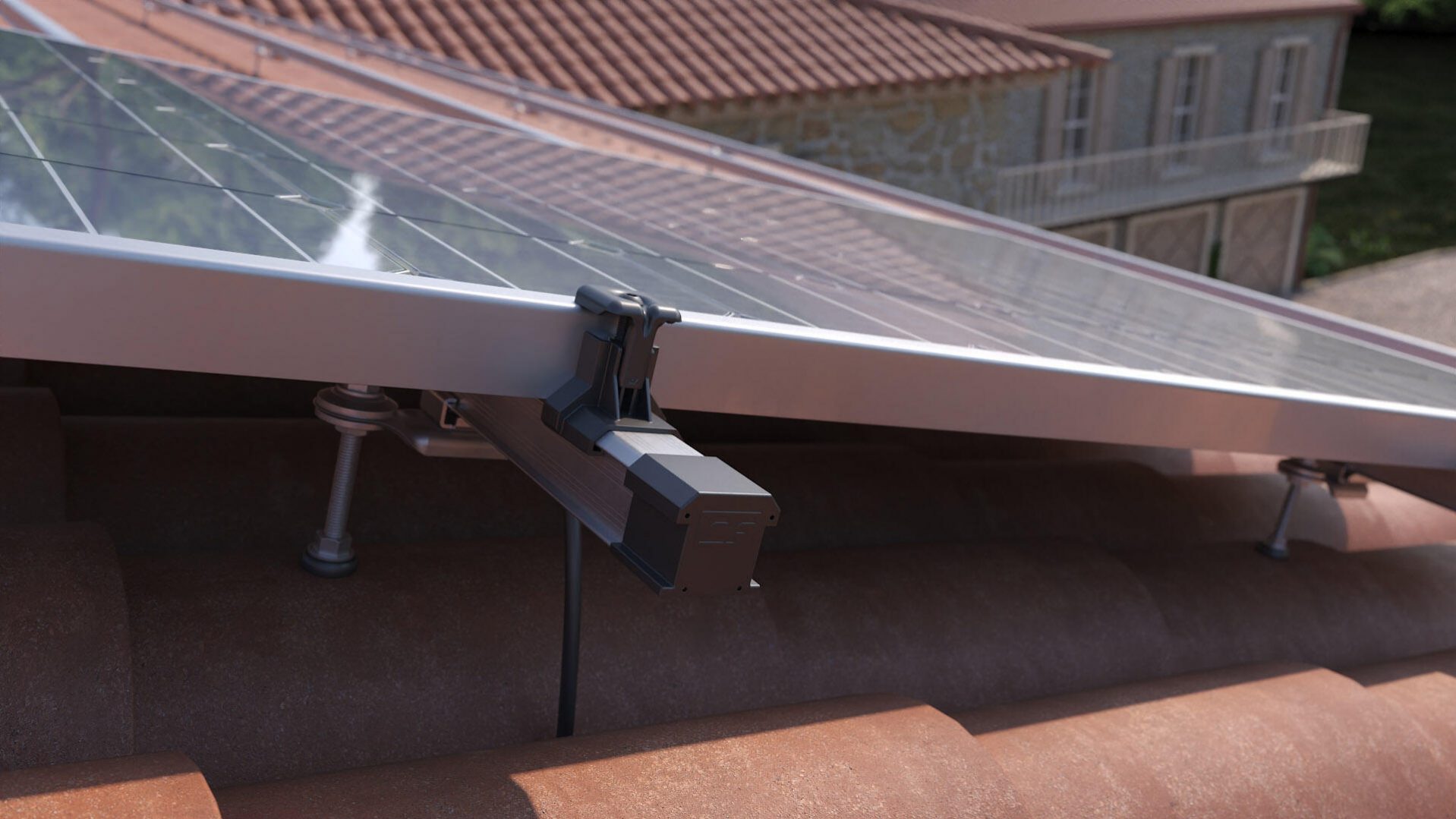

Zur Befestigung eines Optimierers oder Mikrowechselrichters (Sammelbezeichnung: MLPE = Module Levelling Power Electronics) können Sie unseren ClickFit EVO MLPE Clip Lightweight oder Heavyweight (Art. Nr. 1008067 oder 1008068) verwenden. Achtung! Wenn Sie die Paneele mit den Montageprofilen für das Stahldach montieren, empfehlen wir, das hohe (optimiser ready) Montageprofil zu wählen. Dies sorgt für ausreichend Platz zwischen Dach und Solarmodulen. Der MLPE Clip Lightweight wird einfach auf das Montageprofil geklickt und bietet ein integriertes Kabelmanagement! Klicken Sie dann das MLPE auf den Clip. Zuerst montieren Sie den MLPE Clip Heavyweight auf die MLPE, danach montieren Sie den Clip mit MLPE auf die Montageschiene. Achten Sie darauf, dass der MLPE Clip mindestens 15 cm vom Ende des Montageprofils entfernt ist. Möchten Sie sehen, wie es funktioniert? Sehen Sie sich gerne unsere Montagevideos an.
Alle Solarmodule in derselben Reihe werden dank der ClickFit EVO Modulklemme automatisch miteinander verbunden. Um die gesamte PV-Anlage zu erden, müssen Sie jede Reihe separat an die Erdung anschließen, da die einzelnen Reihen nicht durch das Montagesystem miteinander verbunden sind. Der Erdungsleiter (≥ Ø 4 mm2) verläuft parallel zu den Positiv- und Negativleitern und ist mit einem separaten Erdungspunkt des Wechselrichters verbunden. Wenn Sie Fragen zur Erdung und zum Potentialausgleich haben, wenden Sie sich bitte an unsere technischen Experten.
Sie können Ihre Frage hier nicht finden? Dann können Sie uns gerne telefonisch unter +31 (0)85 161 61 60
