Kies of je wil schroeven of niet, het is beide mogelijk op pannendaken. De keuze is volledig gebaseerd op de voorkeur van werken.
Dit slimme zonnepanelen montagesysteem bestaat uit een handig haak- en kliksysteem. Zo hoef je niet meer te boren in de dakconstructie. De rails klik je vervolgens in de dakhaken. Zodat jij alleen de zonnepanelen hoeft vast te schroeven.

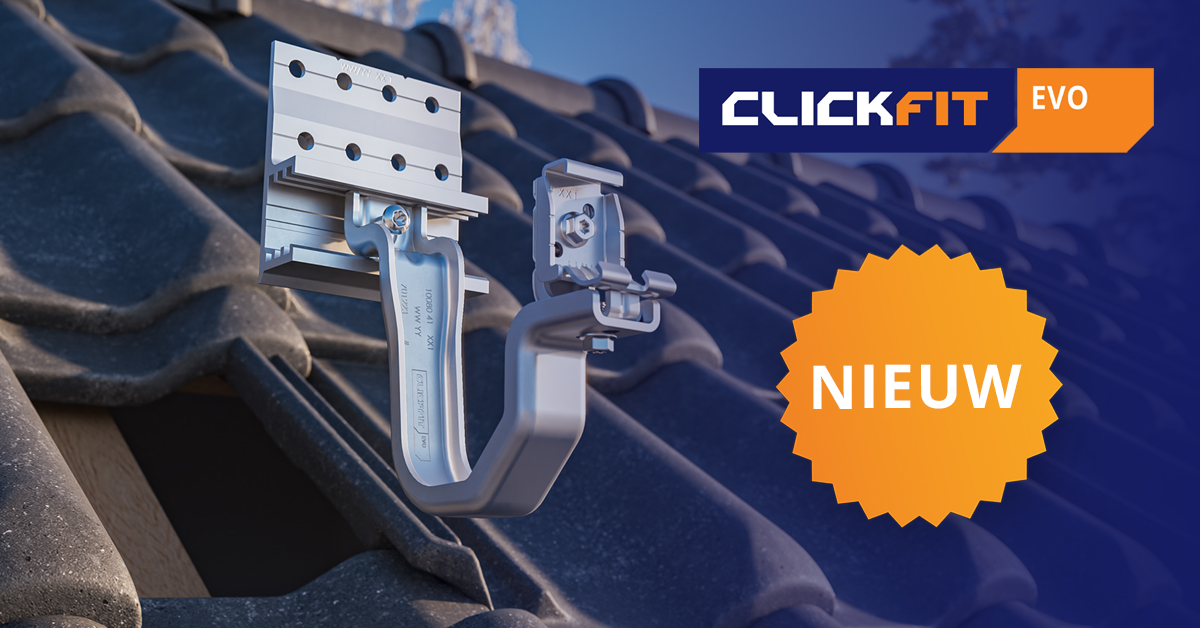

De ClickFit EVO Dakhaak Pro is speciaal ontworpen voor extra stevigheid. Door de dakhaak stevig op het dakspant te schroeven en ruimte open te houden tussen de dakpan en de haak, is het bestand tegen hogere sneeuw- en windbelastingen.
ClickFit EVO Pannendak is gemaakt van hoogwaardig aluminium en Magnelis-staal. Dit type staal heeft een langere levensduur, is bestand tegen corrosie en is voorzien van een zelfhelende coating. Zo werk jij met producten van hoogwaardige kwaliteit.
Kiezen voor Esdec betekent ondersteund worden gedurende je hele solar project. Wij helpen onze solar professionals en nemen zoveel mogelijk gedoe weg. Zo maak je snel een berekening in onze calculator en bieden we gratis trainingen & webinars aan.
ClickFit EVO kan worden toegepast op alle gangbare typen dakpannen met een dakpan- en panlat dikte tussen de 32 en 63 mm. Dit geldt voor de standaard montage-optie met de ClickFit EVO dakhaak. Kies je ervoor om de panelen te bevestigen met de ClickFit EVO spanthaak, dan geldt een dakpan- en panlat dikte tussen de 37 en 62 mm.
ClickFit EVO kan worden toegepast op pannendaken met een hellingshoek tussen de 10 en 60 graden.
De ClickFit EVO dakhaak is 181,8 mm lang en 36 mm breed. De klikverbinding van de dakhaak is in hoogte verstelbaar tussen de 68 en 98 mm.
Voor het bevestigen van een optimizer of microinverter (verzamelnaam: MLPE = Module Levelling Power Electronics) kun je gebruik maken van onze ClickFit EVO MLPE Clip Lichtgewicht of Zwaargewicht (art. nr. 1008067 of 1008068). Let op! Bevestig je de panelen met de montageprofielen voor staaldak, dan adviseren wij te kiezen voor het hoge (optimizer ready) montageprofiel. Deze biedt voldoende ruimte tussen het dak en de zonnepanelen. De MLPE Clip Lichtgewicht klik je eenvoudig op het montageprofiel en daarmee heb je ook gelijk geïntegreerd kabelmanagement! Hierna klik je de MLPE op de clip. De MLPE Clip Zwaargewicht monteer je eerst op de MLPE, waarna je de clip, met MLPE, op de montagerail monteert. Zorg ervoor dat de MLPE clip minimaal 15 cm van het uiteinde van het montageprofiel geplaatst wordt. Wil je zien hoe dat in zijn werk gaat? Bekijk onze installatievideos.
Alle zonnepanelen in dezelfde rij zijn automatisch met elkaar doorverbonden door de ClickFit EVO moduleklem. Voor een vereffening van de volledige PV-installatie dien je wel elke rij nog apart te verbinden met aarding, omdat de afzonderlijke rijen niet met elkaar worden verbonden door het montagesysteem. De aardingsleiding (≥Ø 4mm2) loopt parallel aan de plus- en min geleiders en wordt aangesloten op een separaat aardpunt bij de omvormer. Heb je vragen over aarden en vereffenen, neem dan contact op met onze technische experts.
Staat jouw vraag er niet bij? Neem dan gerust telefonisch contact met ons op via +31 (0)85 162 22 22
