Home Systemes de montage esdec pour toits inclines Des produits ClickFit EVO Toit en tuiles
Des produits

ClickFit EVO Toit en tuiles

Installation de panneaux solaires – Plus facile, plus rapide et plus simple grâce à nos solutions. Comment ? Avec ClickFit® EVO Toit en tuiles, un système de montage pour tout type standard de toit incliné en tuiles. Pour vous, cela se traduit par plus d’efficacité et moins de complications.
Fixation par pinces
Grâce au principe de pinces, un montage rapide sans vissage est possible.
Réglable en hauteur en continu
Le crochet est facilement réglable en hauteur et s'adapte à la plupart des modèles de tuiles.
Revêtement Magnelis
Ce revêtement Magnelis a un effet auto-cicatrisant. Il protège le crochet de la corrosion.

TOUTES LES SPÉCIFICATIONS

Vous pouvez choisir avec ou sans vissage, les deux sont possibles sur les toits en tuiles. Le choix est purement basé sur les préférences.

Crochet de toit
Truss hook
Crochet Roof Hook Pro
Inclinaison de toit
Fixation côté court
Fixation côté long
Vertical
Horizontal
Zone maximale du panneau
Passe-câble intégré
Longueur max d’un rail (tronçon)
Recouvrement max des tuiles
Matériau
10-60º
2,6 m2
15m
140mm
Acier Magnelis® & aluminium
10-60º
2,6 m2
15m
140mm
Acier Magnelis® & aluminium
5-75º
Fixation côté court seulement
2,6 m2
15m
90mm
Acier Magnelis® & aluminium

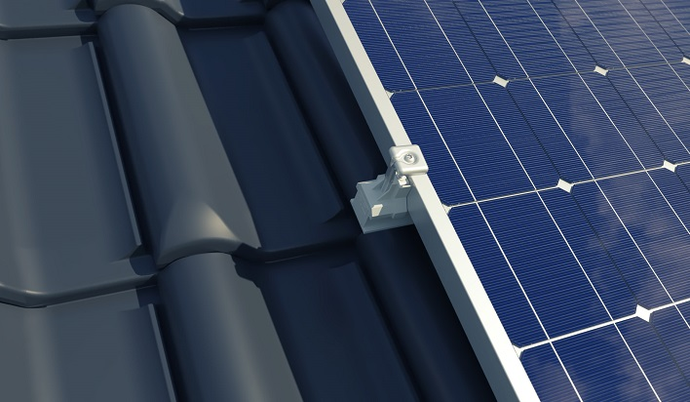

Systeme par clic pratique

Ce système intelligent de fixation de panneaux solaires se compose d’un ingénieux système d’amarrage en un clic permettant de ne plus avoir à percer la structure du toit. Il suffit de cliquer les rails sur les crochets du toit et à visser les panneaux solaires pour les fixer.

Système astucieux d’amarrage en un clic
Si vous préférez les vis, utilisez le crochet de chevron

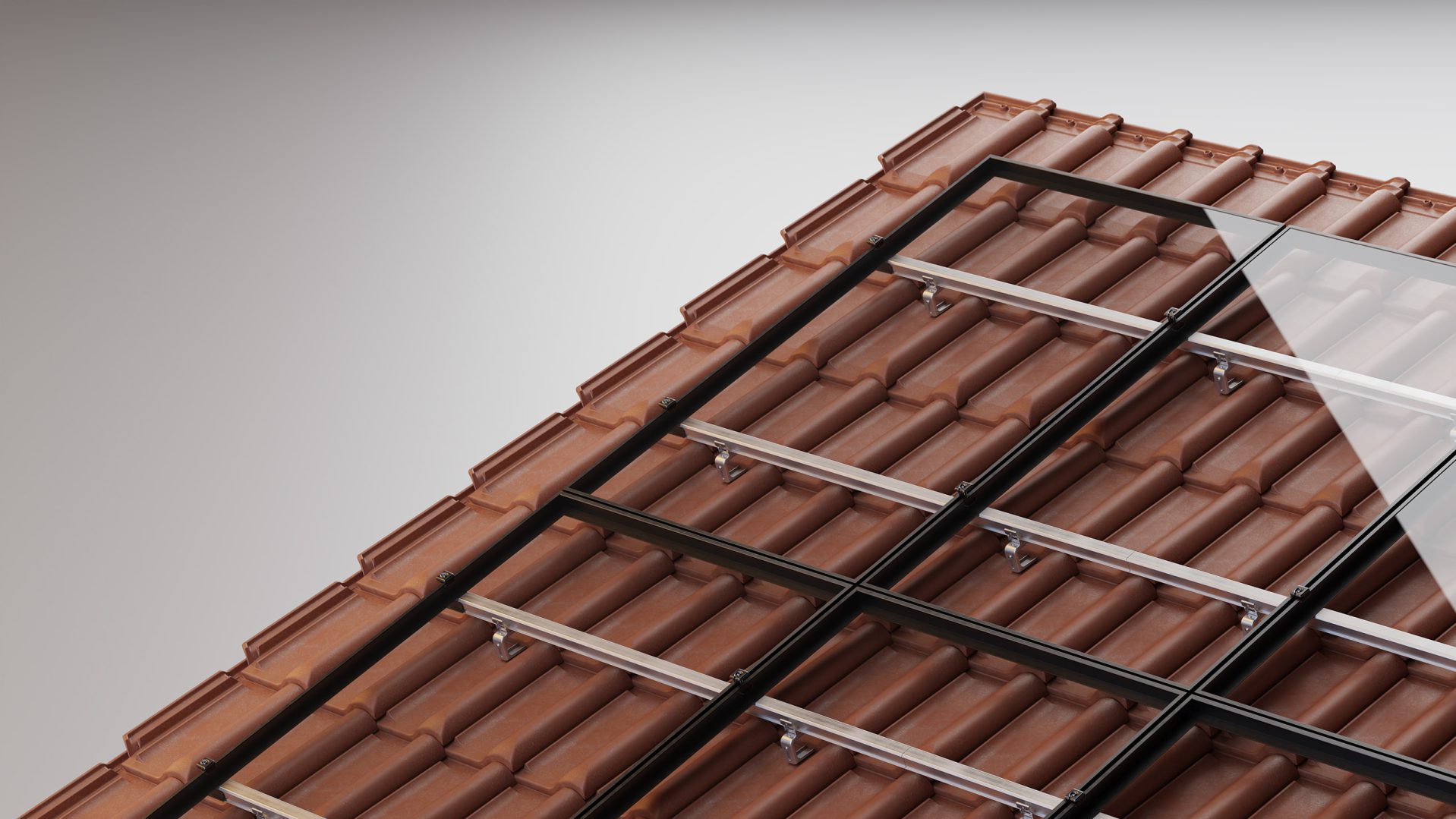

4 éléments de base

Le système de montage ClickFit EVO pour les toits en pente se compose de seulement 4 éléments de base. Cela rend l'installation très facile. Lisez la suite pour plus d'informations sur chaque composant.

Crochet Universal Hook

Il s'installe facilement sans percer la structure du toit, qui reste ainsi intacte. Le crochet est réglable en hauteur en continu et s'adapte à toutes les combinaisons courantes de tuiles et de panneaux. Le raccord à cliquet rotatif vous permet d'installer les rails facilement et rapidement en position portrait ou paysage.

Crochet Truss hook (alternative): s'installe facilement en se vissant directement sur la structure du toit. Le crochet est réglable en hauteur en continu et s'adapte à toutes les combinaisons courantes de tuiles et de panneaux. Le raccord à cliquet rotatif vous permet d'installer les rails facilement et rapidement en position portrait ou paysage.

Rail de montage

Convient à tous les types de toits en pente. Installation rapide et facile en cliquant au lieu de visser. Cela permet d'économiser des outils, de la manutention et du temps.

Etriers de modules

L'étrier universelle pour modules est réglable en hauteur et convient donc aux modules solaires dont l'épaisseur du cadre est comprise entre 30 et 50 mm. Grâce à sa conception intelligente, l'étrier pour panneaux (en combinaison avec le capuchon d'extrémité) peut être utilisée comme étrier intermédiaire et comme étrier fianal.

Embout de terminaison

Les embouts de terminaisons offrent une finition élégante et coupe-vent. Ils sont disponibles avec ou sans support d'étrier, en gris et en noir.

Crochet Roof Hook

Le Crochet Roof Hook Pro est est spécialement conçu pour une résistance accrue. En le vissant solidement sur le chevron et en maintenant un espace entre la tuile et le crochet, il peut résister à des charges de neige et de vent plus élevées.

  • Réglable horizontalement
  • Réglable en 3 hauteurs (36, 44 et 52 mm)
  • Installation rapide et facile grâce au raccord ClickFit EVO à alignement automatique

Robuste et durable

Le système ClickFit EVO Toits en Tuiles est fabriqué en aluminium de haute qualité et en acier Magnelis. Ce type d’acier offre une plus longue durée de vie, résiste à la corrosion et possède un revêtement auto-cicatrisant. Ainsi, vous êtes sûr de la qualité des produits que vous utilisez.

Plus longue durée de vie
Revêtement auto-cicatrisant

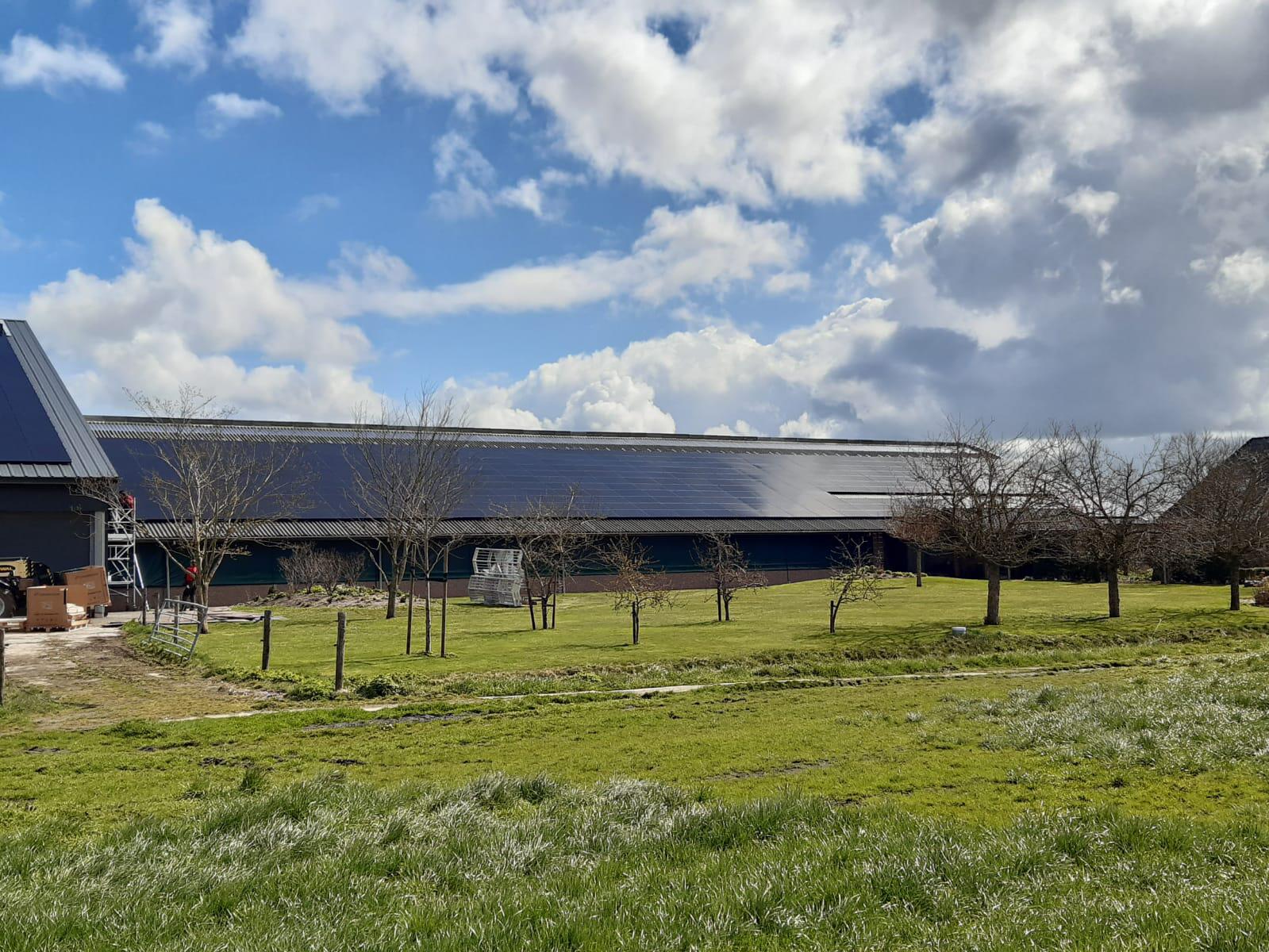

Assistance projet

Choisir Esdec, c’est bénéficier d’un accompagnement tout au long de votre projet photovoltaïque. Notre objectif est de faciliter la tâche des professionnels du secteur photovoltaïque et de leur éviter un maximum de complications. Vous pouvez par exemple utiliser notre calculateur pour effectuer des calculs rapides ou suivre nos formations et nos webinaires gratuits.

Formations et webinaires gratuits

Télécharger la brochure

FAQ

ClickFit EVO peut être utilisé sur tous les types standard de toits en tuiles d’une épaisseur de liteau et d’une épaisseur de tuiles comprise entre 32 et 63 mm. Cela s’applique à l’option de montage standard avec le ClickFit EVO UniversalHook. Une épaisseur de tuile et de liteau comprise entre 37 et 62 mm est nécessaire si vous choisissez de fixer les panneaux à l’aide du ClickFit EVO TrussHook.

ClickFit EVO peut être utilisé sur des toits en tuiles avec une pente comprise entre 10 et 60 degrés.

Le ClickFit EVO TrussHook mesure 254,8 mm de long et 150 mm de large. Le clicker sur le TrussHook est réglable en hauteur entre 68 et 98 mm.

Pour fixer un optimiseur ou un micro-onduleur (nom collectif : MLPE = Module Levelling Power Electronics), vous pouvez utiliser notre ClickFit EVO MLPE Clip Lightweight ou Heavyweight (art. no. 1008067 ou 1008068). Remarque ! Si vous montez les panneaux avec les profils de montage pour toiture en acier, nous vous recommandons de choisir le profil de montage haut (optimisé). Cela permet d’avoir un espace suffisant entre le toit et les panneaux solaires. Le clip MLPE Lightweight est simplement cliqué sur le profilé de montage, ce qui permet une gestion intégrée des câbles ! Cliquez ensuite le MLPE sur le clip. Montez d’abord le MLPE Clip Heavyweight sur le MLPE, puis montez le clip avec le MLPE sur le rail de montage. Veillez à ce que le clip MLPE soit placé à au moins 15 cm de l’extrémité du profilé de montage. Vous voulez voir comment cela fonctionne ? Regardez notre démonstration d’installation.

Tous les panneaux solaires d’une même rangée sont automatiquement interconnectés grâce à l’étrier pour module ClickFit EVO. Pour relier l’ensemble du système photovoltaïque, vous devez connecter chaque rangée à la terre séparément, car les rangées ne sont pas reliées les unes aux autres par le système de montage. Le conducteur de mise à la terre (≥ Ø 4 mm2) est parallèle aux conducteurs positif et négatif et connecté à un point de mise à la terre séparé de l’onduleur. Si vous avez des questions sur la mise à la terre, veuillez contacter nos experts techniques.

Vous n’avez pas trouvé votre question dans cette liste ? N’hésitez pas à nous contacter par téléphone au +31 (0)85 162 22 22
