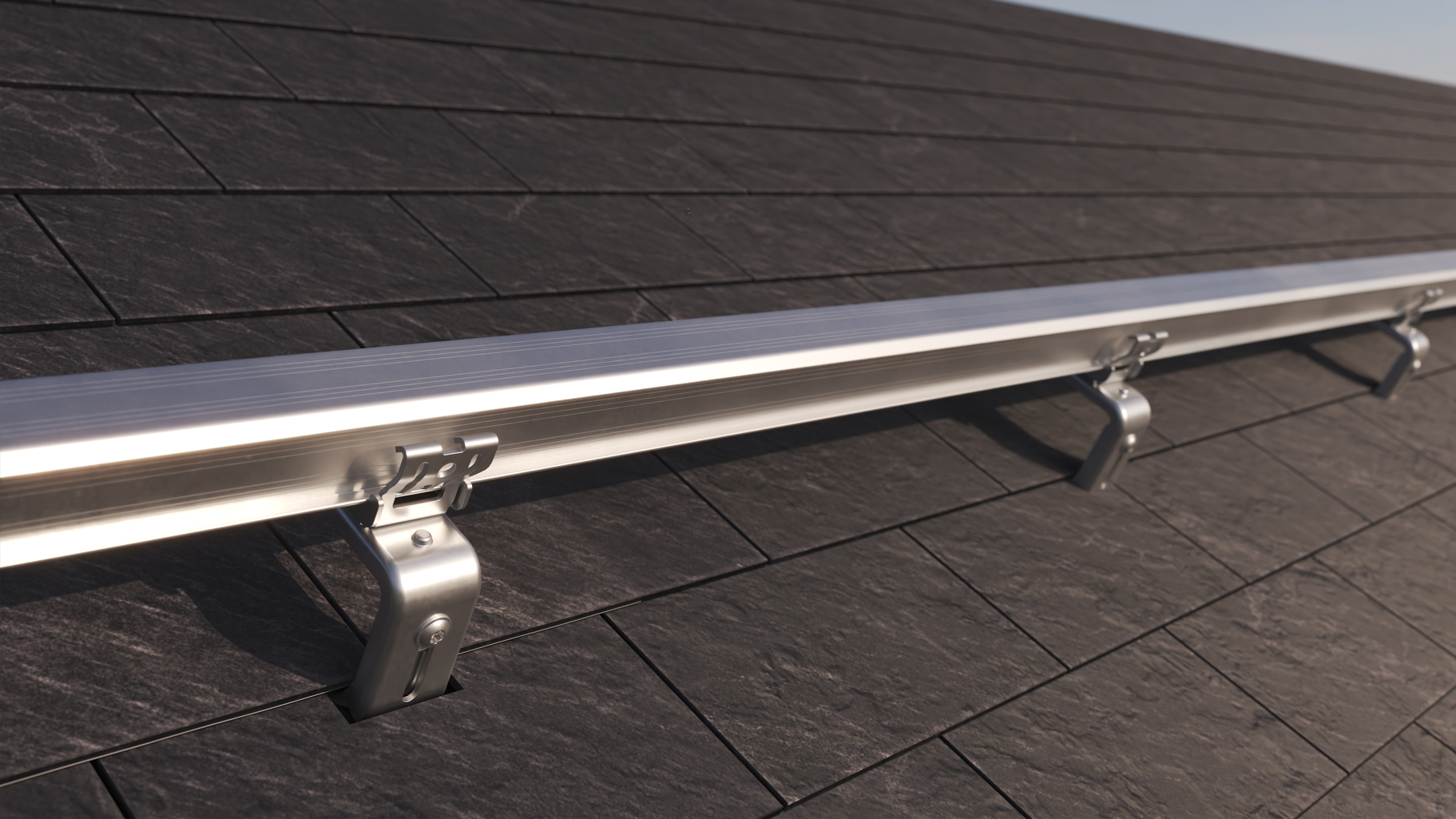

Ten inteligentny system montażu paneli słonecznych składa się z naszych czterech podstawowych komponentów ClickFit EVO: haka łupkowego, szyny, zacisku paneli i zaślepki. Hak łupkowy jest bardzo cienki, zaledwie 4 mm, dzięki czemu można go zamontować pod łupkiem. Aby ułatwić instalację, podczas montażu na solidnej konstrukcji nośnej lub krokwiach, dzięki szczelinowemu otworowi można przesunąć drugą śrubę, zmniejszając ryzyko pęknięcia leżącej poniżej łaty.
Podczas instalacji paneli słonecznych na dachach łupkowych należy skontaktować się z doświadczonym dekarzem. Zapewnienie wodoodporności dachu łupkowego jest zadaniem specjalistycznym.
Wybór Esdec oznacza otrzymanie wsparcia podczas całego projektu PV. Wspieramy naszych profesjonalistów z branży solarnej i eliminujemy jak najwięcej problemów. Na przykład, możesz szybko dokonać obliczeń za pomocą naszego kalkulatora, a także oferujemy bezpłatne szkolenia i webinary. A od niedawna uruchomiliśmy naszą internetową Akademię Esdec.
Dach łupkowy ClickFit EVO może być stosowany na dachach łupkowych z dachówkami łupkowymi o grubości do 6 mm. Grubsze dachówki są trudne do cięcia i wymagają innego kształtu haka.
Hak łupkowy ClickFit EVO (1008042) ma następujące wymiary:
– Powierzchnia podstawy (dł. x szer.): 255 mm x 40 mm
Wysokość można regulować w zakresie 30 mm. Najniższa pozycja montażowa szyny wynosi 81 mm, a najwyższa 111 mm (dolna część szyny).
– Zakres odległości między listwami wynosi od 125 mm do 210 mm. Większe odległości między listwami są możliwe, ale wymagają zamontowania drewnianej podkładki.
Otwór szczelinowy ma dwa cele:
1. Daje on pewną elastyczność, jeśli chodzi o zniwelowanie odległości między listwami i upewnienie się, że śruba montażowa jest wyśrodkowana w listwie, aby zapobiec rozszczepianiu się drewna.
2. Umożliwia montaż różnych śrub montażowych w różnych słojach drewna, aby zapobiec pękaniu drewna krokwi lub litych desek.
Regulacja wysokości haka pomaga wyrównać szyny montażowe. Czasami dachy nie są idealnie wypoziomowane, co powoduje naprężenia i niewspółosiowość szyn montażowych i paneli słonecznych. Dzięki funkcji regulacji wysokości haka można upewnić się, że szyna montażowa jest zatrzaśnięta na haku dachowym bez naprężeń i prawidłowo wyrównana.
Możliwe jest zamontowanie haka na krokwiach. Jednakże, ponieważ hak ten jest przeznaczony do montażu na tej samej wysokości co dachówki łupkowe, między krokwią a hakiem należy zainstalować drewniane podkładki.
Dzięki ClickFit EVO Slate Roof można wybrać między montażem w orientacji poziomej i pionowej dzięki obrotowemu zatrzaskowi szyny montażowej.
Aby podłączyć optymalizator lub mikroinwerter (nazwa zbiorcza: MLPE = Module Levelling Power Electronics), można użyć naszego uchwytu ClickFit EVO MLPE Clip Lightweight lub Heavyweight (nr art. 1008067 lub 1008068). Uwaga! W przypadku montażu modułów za pomocą profili montażowych do dachu stalowego zalecamy wybranie wysokiego profilu montażowego (tzw. Optimizer ready). Zapewni to wystarczającą przestrzeń między dachem a modułami fotowoltaicznymi. MLPE Clip Lightweight jest po prostu zatrzaskiwany na profilu montażowym, zapewniając równocześnie możliwość prowadzenia przewodów! Następnie montujemy MLPE na click. Najpierw należy zamontować MLPE Clip Heavyweight na MLPE, a następnie zamontować klips z MLPE na szynie montażowej. Upewnij się, że klips MLPE znajduje się co najmniej 15 cm od końca profilu montażowego. Chcesz zobaczyć, jak to działa? Obejrzyj nasze demo instalacji.
Wszystkie panele fotowoltaiczne w tym samym rzędzie są automatycznie połączone dzięki zaciskom ClickFit EVO Module Clamp. Aby połączyć cały system fotowoltaiczny, należy podłączyć każdy rząd do uziemienia osobno, ponieważ poszczególne rzędy nie są połączone ze sobą za pomocą systemu montażowego. Przewód uziemiający (≥Ø 4 mm2) biegnie równolegle do przewodu dodatniego i ujemnego i jest podłączony do oddzielnego punktu uziemienia falownika. W razie jakichkolwiek pytań dotyczących uziemienia i połączenia, prosimy o kontakt z naszymi ekspertami technicznymi.
