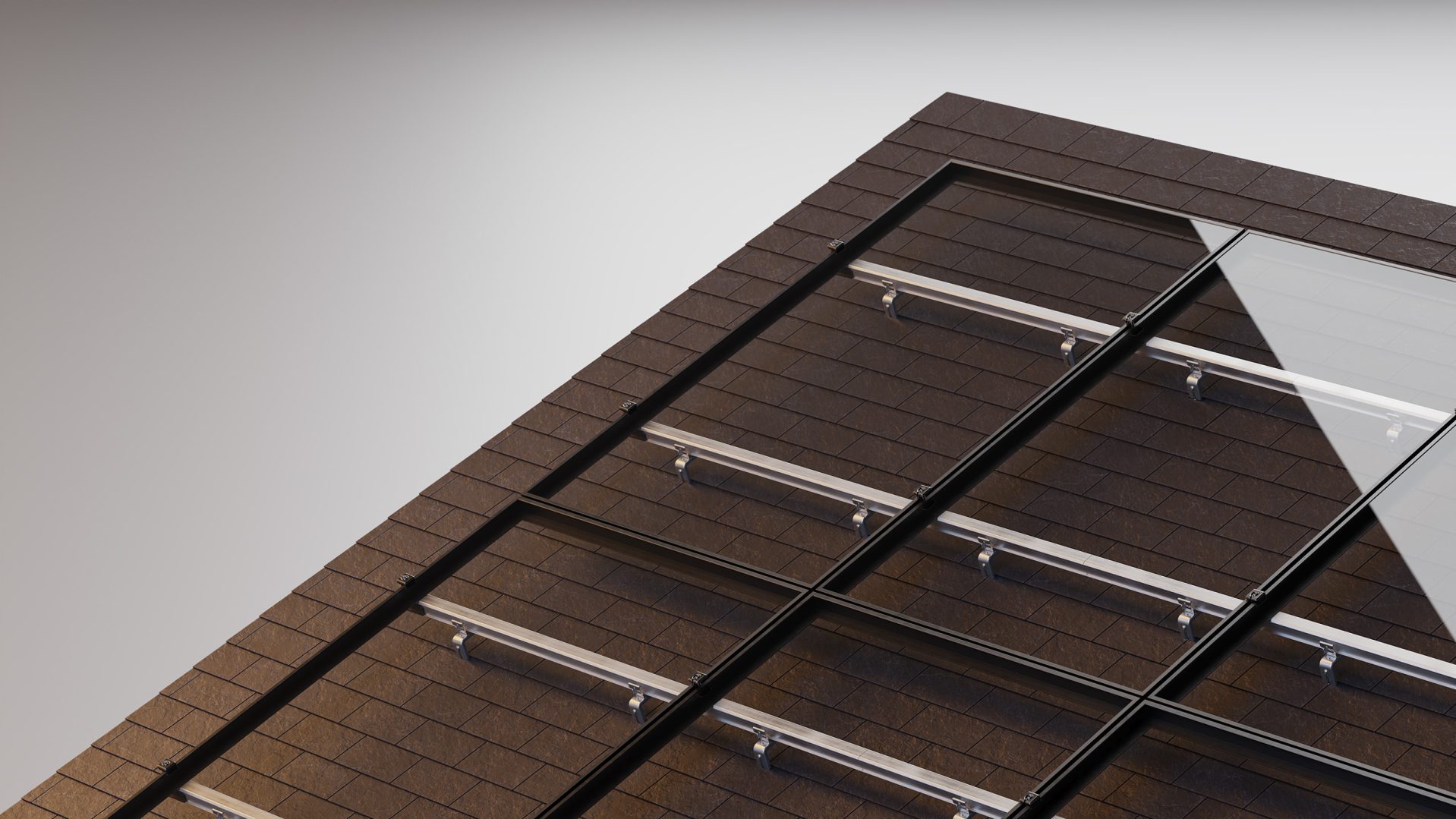

ClickFit EVO Schieferdach

Das ClickFit EVO Schieferdach kann auf Schieferdächern mit bis zu 6 mm dicken Schieferziegeln verwendet werden. Dickere Ziegel sind schwer zu schneiden und erfordern eine andere Hakenform.

Der ClickFit EVO Schieferhaken (1008042) hat die folgenden Abmessungen:
– Grundfläche (LxB): 255mm x 40mm
– Er ist 30 mm höhenverstellbar. Die niedrigste Montageposition an der Schiene beträgt 81 mm und die höchste 111 mm (Unterseite der Schiene).
– Die Lattenabstände variieren von 125mm bis zu 210mm. Größere Lattenabstände sind möglich, erfordern aber die Montage einer Holzunterlage.

Das Langloch hat zwei Gründe:
1. Es bietet eine gewisse Flexibilität, um den Lattenabstand zu überbrücken und sicherzustellen, dass die Montageschraube möglichst mittig in der Latte sitzt, damit das Latte nicht reißt.
2. Sie ermöglicht es Ihnen, die verschiedenen Befestigungsschrauben in einer anderen Holzmaserung zu montieren, um zu verhindern, dass das Holz der Sparren oder der massiven Bretter reißt.

Die Höhenverstellung des Hakens hilft beim Ausrichten der Montageschienen. Manchmal sind Dächer nicht perfekt eben, was zu Spannungen und Fehlausrichtungen der Montageschienen und Solarmodule führt. Mit der Höhenverstellung des Hakens können Sie sicherstellen, dass die Montageschiene spannungsfrei und korrekt ausgerichtet auf den Dachhaken geklickt wird.

Es ist möglich, den Haken auf Dachsparren zu montieren. Da der Haken jedoch auf der gleichen Höhe wie die Schieferdachziegel montiert werden soll, müssen zwischen dem Sparren und dem Haken Unterleghölzer angebracht werden.

Beim ClickFit EVO Schieferdach können Sie dank des drehbaren Montageschienenklickers zwischen einer Montage im Hoch- und Querformat wählen.

Zur Befestigung eines Optimierers oder Mikrowechselrichters (Sammelbezeichnung: MLPE = Module Levelling Power Electronics) können Sie unseren ClickFit EVO MLPE Clip Lightweight oder Heavyweight (Art. Nr. 1008067 oder 1008068) verwenden. Achtung! Wenn Sie die Paneele mit den Montageprofilen für das Stahldach montieren, empfehlen wir, das hohe (optimiser ready) Montageprofil zu wählen. Dies sorgt für ausreichend Platz zwischen Dach und Solarmodulen. Der MLPE Clip Lightweight wird einfach auf das Montageprofil geklickt und bietet ein integriertes Kabelmanagement! Klicken Sie dann das MLPE auf den Clip. Zuerst montieren Sie den MLPE Clip Heavyweight auf die MLPE, danach montieren Sie den Clip mit MLPE auf die Montageschiene. Achten Sie darauf, dass der MLPE Clip mindestens 15 cm vom Ende des Montageprofils entfernt ist. Möchten Sie sehen, wie es funktioniert? Sehen Sie sich gerne unsere Montagevideos an.

Alle Solarmodule in einer Reihe sind dank der ClickFit EVO-Modulklemme automatisch miteinander verbunden. Um die gesamte PV-Anlage zu erden, müssen Sie jede Reihe separat an die Erdung anschließen, da die einzelnen Reihen nicht durch das Montagesystem miteinander verbunden sind. Der Erdungsleiter (≥Ø 4mm²) verläuft parallel zu den Plus- und Minusleitern und wird an einen separaten Erdungspunkt des Wechselrichters angeschlossen. Wenn Sie Fragen zur Erdung und Verbindung haben, wenden Sie sich bitte an unsere technischen Experten.
