FlatFix Fusion

System FlatFix Fusion może być montowany na dachach płaskich o maksymalnym kącie nachylenia 3 stopni i z następującymi rodzajami pokryć dachowych: beton, masy bitumiczne, guma EPDM, PCV i TPO. Co należy zrobić, jeśli nachylenie dachu jest większe niż 3 stopnie (lub większe niż 2 stopnie w przypadku PCV)? Wtedy może być niezbędne uszczelnienie wsporników dachowych systemu do dachu. Skontaktuj się z naszymi ekspertami technicznymi, aby uzyskać porady dotyczące projektu.

Wymagane obciążenie dla projektu FlatFix Fusion można obliczyć przy użyciu kalkulatora Esdec. Plan montażu wykonany z użyciem kalkulatora Esdec wskazuje, jakie obciążenie musi zostać umieszczone i w jakich miejscach.

System FlatFix Fusion jest odpowiedni dla paneli fotowoltaicznych (grubość ramy 30–50 mm) o maksymalnej szerokości 1150 mm i maksymalnej długości 2190 mm.

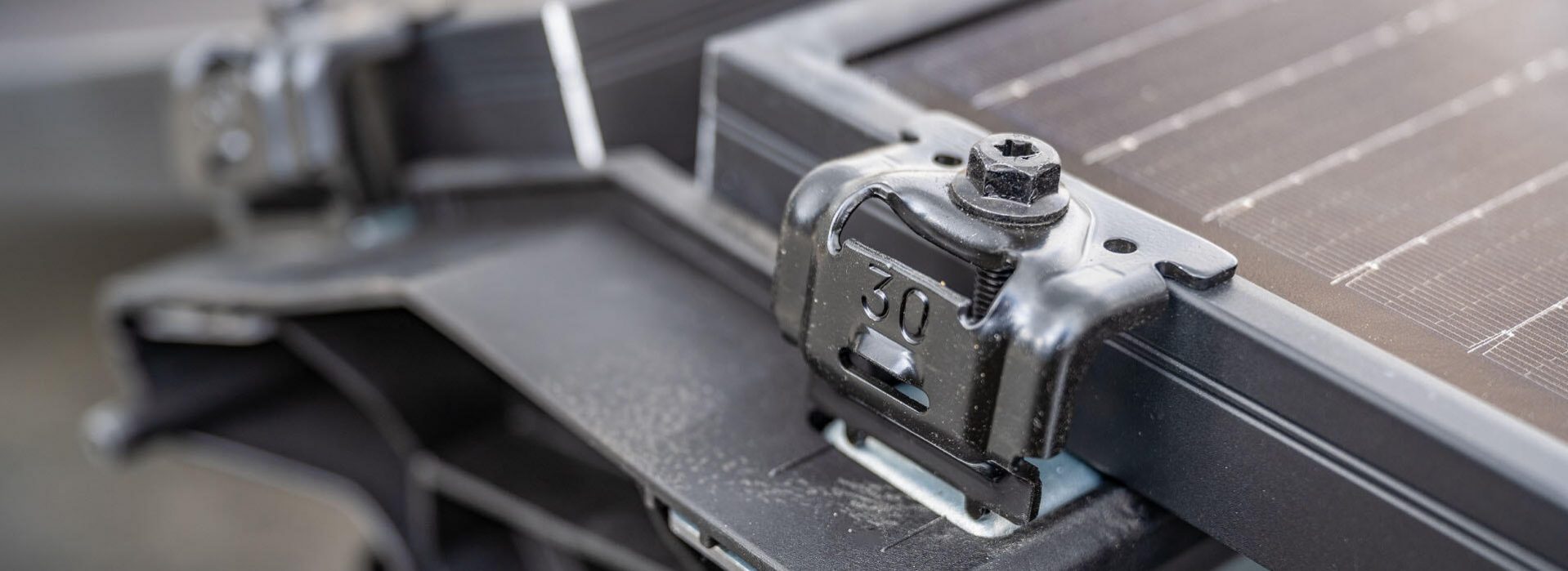

Funkcjonalne połączenie instalacji fotowoltaicznej odbywa się automatycznie za pomocą FlatFix Fusion, ponieważ stosowany jest uniwersalny zacisk modułowy z połączeniem. Zacisk modułu przebija anodowaną warstwę krawędzi paneli słonecznych i w ten sposób powstaje połączenie elektryczne. Zaciski środkowe tworzą wówczas połączenie wyrównawcze między panelami fotowoltaicznymi w kierunku rzędu

Odległości między rzędami w konfiguracji pojedynczej: 1320 mm / 1500 mm / 1700 mm / 1890 mm.
Odległości między rzędami w konfiguracji podwójnej: 2100 mm / 2260 mm / 2440 mm / 2640 mm / 2830 mm.

Aby podłączyć optymalizator lub mikroinwerter (nazwa zbiorcza: MLPE = Module Levelling Power Electronics), można użyć naszego uchwytu ClickFit EVO MLPE Clip Lightweight lub Heavyweight (nr art. 1008067 lub 1008068). Uwaga! W przypadku montażu modułów za pomocą profili montażowych do dachu stalowego zalecamy wybranie wysokiego profilu montażowego (tzw. Optimizer ready). Zapewni to wystarczającą przestrzeń między dachem a modułami fotowoltaicznymi. MLPE Clip Lightweight jest po prostu zatrzaskiwany na profilu montażowym, zapewniając równocześnie możliwość prowadzenia przewodów! Następnie montujemy MLPE na click. Najpierw należy zamontować MLPE Clip Heavyweight na MLPE, a następnie zamontować klips z MLPE na szynie montażowej. Upewnij się, że klips MLPE znajduje się co najmniej 15 cm od końca profilu montażowego. Chcesz zobaczyć, jak to działa? Obejrzyj nasze demo instalacji.
