ClickFit EVO Welldach

Installation von Solarmodulen – wir machen sie intelligenter, schneller und einfacher. Wie? Mit dem ClickFit® EVO Welldach, einem Montagesystem, das speziell für Welldächer entwickelt wurde, wie sie häufig in der Landwirtschaft vorkommen. Für Sie bedeutet das, effizienter und mit weniger Aufwand zu arbeiten.
Verwendet vorhandene Dachplattenschrauben zur Befestigung
Die Halterung wird an den Schrauben der Dachplatte in der Pfette befestigt und hält das Dach wasserdicht.
Gleichmäßige Druckverteilung
Der Druck wird gleichmäßig verteilt und die Punktlasten werden reduziert, da sich die Halterung an die Kehlen anlehnt und genau über die Dachwelle passt.
Eternit zugelassen
Eternit, ein führender Hersteller von Wellblechprodukten, hat die Halterung ausgiebig auf Qualität, Sicherheit und Zuverlässigkeit geprüft und freigegeben. Er trägt daher das Qualitätssiegel „Eternit approved“.

ALLE SPEZIFIKATIONEN

Die Halterung ist einfach zu montieren und wird für Wellplatten des Typs 177/51 empfohlen, die die gültigen Normen gemäß EN 49 erfüllen. Für andere Welldächer wird die Stockschraubenlösung empfohlen. Für beide Möglichkeiten sind die Befestigungsmerkmale in der nachstehenden Übersicht aufgeführt.

Montagebügel
Stockschraube
Dachneigung
Kurzseitige Klemmung
Längsseitige Klemmung
Hochformat
Querformat
Max. Moduloberfläche
Integriertes Kabelmanagement
Max Länge durchgehenden Schiene
Material
10-60º
-
-
2,25 m2
15m
Magnelis® Stahl & Aluminium
5-60º
2,6 m2
15m
Magnelis® Stahl & Aluminium

Weniger Installationszeit

Sie können die Komponenten mit nur einem Werkzeug schnell installieren. Verwenden Sie bei den meisten Dächern die praktischen Montagebügel und bei Nicht-Standard-Welldächern die vormontierte Stockschraube. Das spart Zeit und Sie können sich anderen Projekten widmen.

Praktischer Montagebügel
Oder vormontierte Stockschraube

4 Grundkomponenten

Das ClickFit EVO-Montagesystem für Schrägdächer besteht aus nur 4 Grundkomponenten. Das macht die Installation besonders einfach. Lesen Sie weiter, um mehr über die einzelnen Komponenten zu erfahren.

Montagebügel

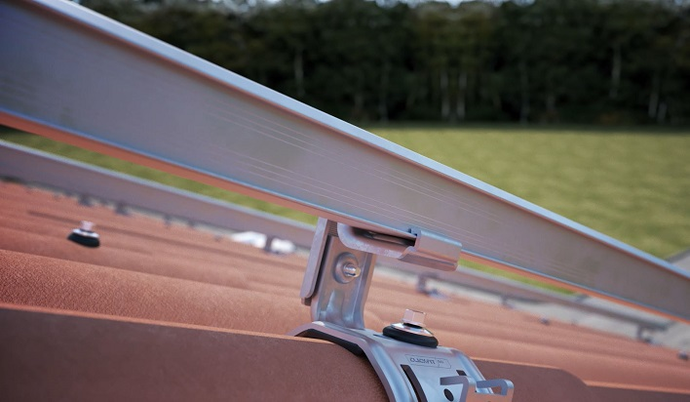

Der Bügel stützt sich auf die Täler der Riffelung der Platte und schließt sich genau um den hohen Teil der Riffelung an. Dadurch wird der Druck gleichmäßig verteilt, was eine geringere Punktbelastung und ein stabiles System gewährleistet.

Stockschraube

Diese Schraube wird komplett vormontiert geliefert. Der flexible Adapter gleicht Dachunebenheiten von bis zu 10 Grad schnell und einfach aus. Die universelle, drehbare und selbstausrichtende Klickverbindung ermöglicht die Montage von Solarmodulen im Quer- und Hochformat.

Modulklemmen

Die universelle Modulklemme ist höhenverstellbar und somit für Solarmodule mit einer Rahmenstärke zwischen 30 und 50 mm geeignet. Durch ihr cleveres Design kann die Modulklemme (in Kombination mit der Endkappe) als Mittel- und Endklemme verwendet werden.

Endkappe

Die Endkappen bieten einen eleganten und winddichten Abschluss. Sie sind mit und ohne Klemmhalterung in grau und schwarz erhältlich.

Weniger Risiko

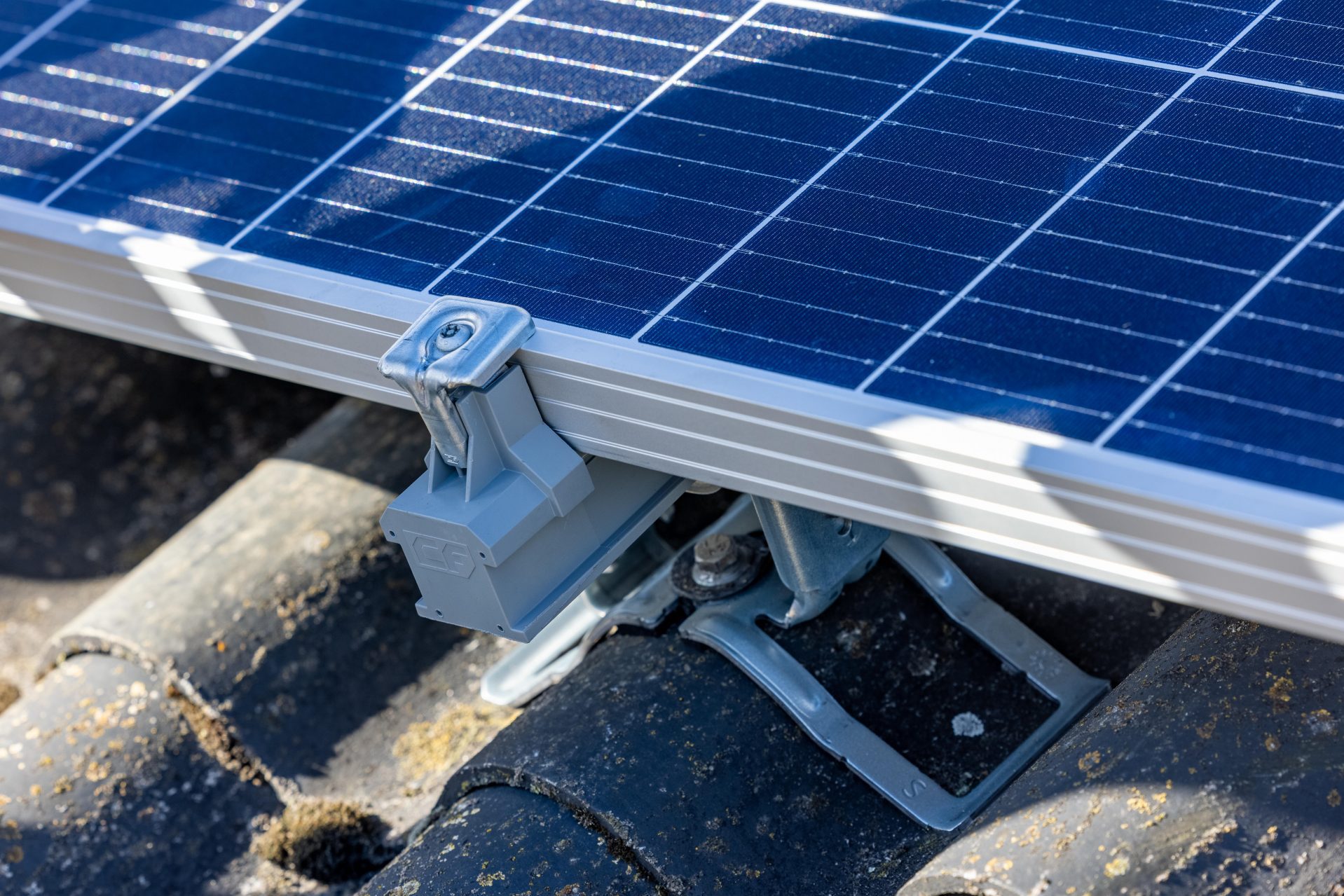

Mit den Montagebügeln für Welldächer verwenden Sie die vorhandenen Schrauben im Dach. Es müssen also keine zusätzlichen Löcher in das Dach gebohrt werden – das bedeutet weniger Risiko für Sie. Da kein Bohren erforderlich ist, ist die Wahrscheinlichkeit von Undichtigkeiten geringer.

Gleichmäßige Lastverteilung
Kein Bohren notwendig
Download brochure

FAQ

ClickFit EVO Welldach kann auf allen Arten von Welldächern verwendet werden. Sie können den Montagebügel für Wellplatten des Typs 177/51 verwenden. Verwenden Sie die ClickFit EVO Stockschraube für alle anderen Arten von Wellplatten

Der Montagebügel für Welldächer ist 195 mm lang und 75 mm breit. Der Bügel ist außerdem höhenverstellbar von 121,5 mm bis 151,5 mm.

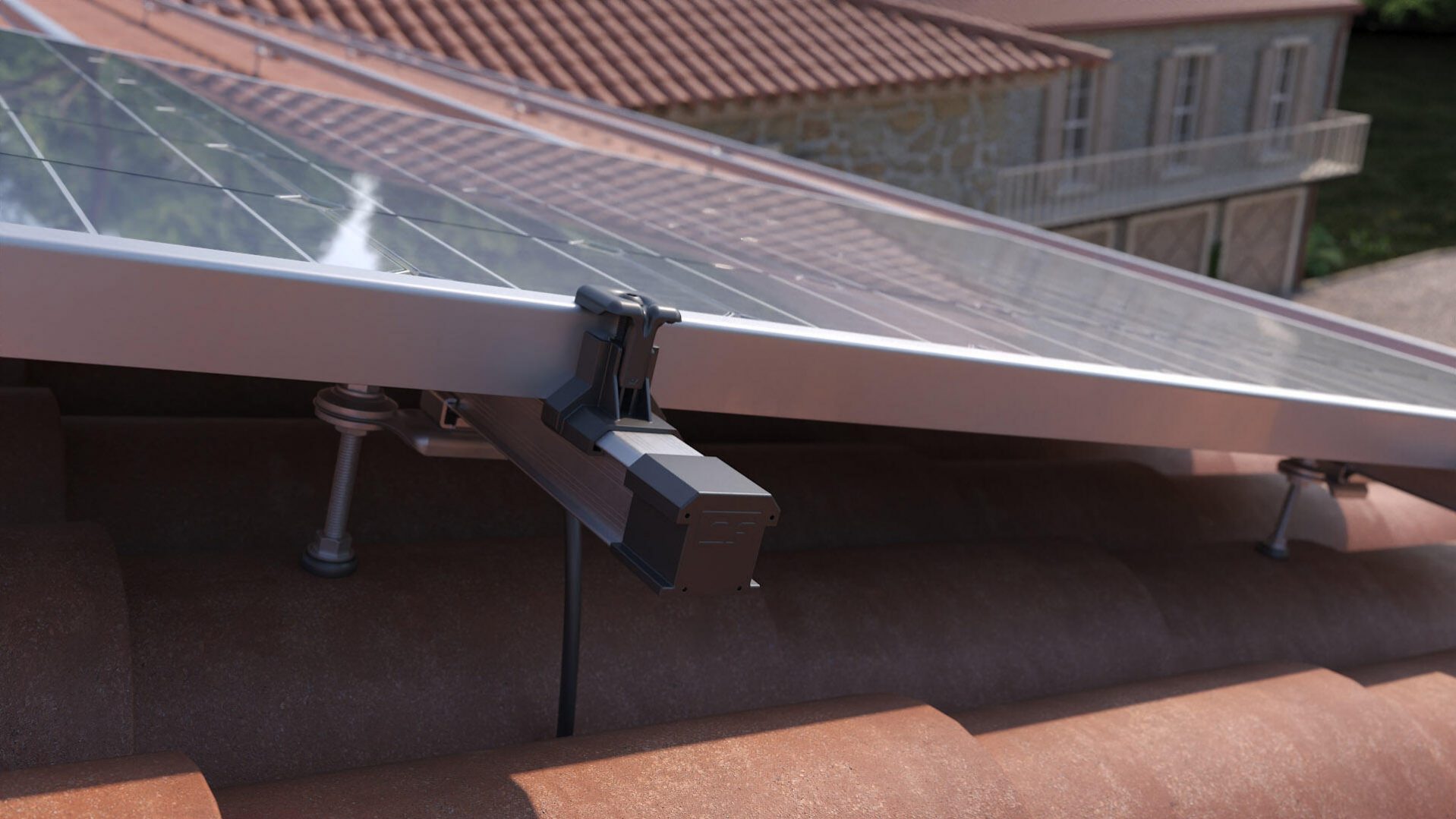

Zur Befestigung eines Optimierers oder Mikrowechselrichters (Sammelbezeichnung: MLPE = Module Levelling Power Electronics) können Sie unseren ClickFit EVO MLPE Clip Lightweight oder Heavyweight (Art. Nr. 1008067 oder 1008068) verwenden. Achtung! Wenn Sie die Paneele mit den Montageprofilen für das Stahldach montieren, empfehlen wir, das hohe (optimiser ready) Montageprofil zu wählen. Dies sorgt für ausreichend Platz zwischen Dach und Solarmodulen. Der MLPE Clip Lightweight wird einfach auf das Montageprofil geklickt und bietet ein integriertes Kabelmanagement! Klicken Sie dann das MLPE auf den Clip. Zuerst montieren Sie den MLPE Clip Heavyweight auf die MLPE, danach montieren Sie den Clip mit MLPE auf die Montageschiene. Achten Sie darauf, dass der MLPE Clip mindestens 15 cm vom Ende des Montageprofils entfernt ist. Möchten Sie sehen, wie es funktioniert? Sehen Sie sich gerne unsere Montagevideos an.

Alle Solarmodule in derselben Reihe werden dank der ClickFit EVO Modulklemme automatisch miteinander verbunden. Um die gesamte PV-Anlage zu erden, müssen Sie jede Reihe separat an die Erdung anschließen, da die einzelnen Reihen nicht durch das Montagesystem miteinander verbunden sind. Der Erdungsleiter (≥ Ø 4 mm2) verläuft parallel zu den Positiv- und Negativleitern und ist mit einem separaten Erdungspunkt des Wechselrichters verbunden. Wenn Sie Fragen zur Erdung und zum Potentialausgleich haben, wenden Sie sich bitte an unsere technischen Experten.
