    Schulte Energie & Techniek installeert 480 zonnepanelen met FlatFix Fusion

    “Het lichte Flatfix systeem is ideaal voor dit dak met grote overspanning”

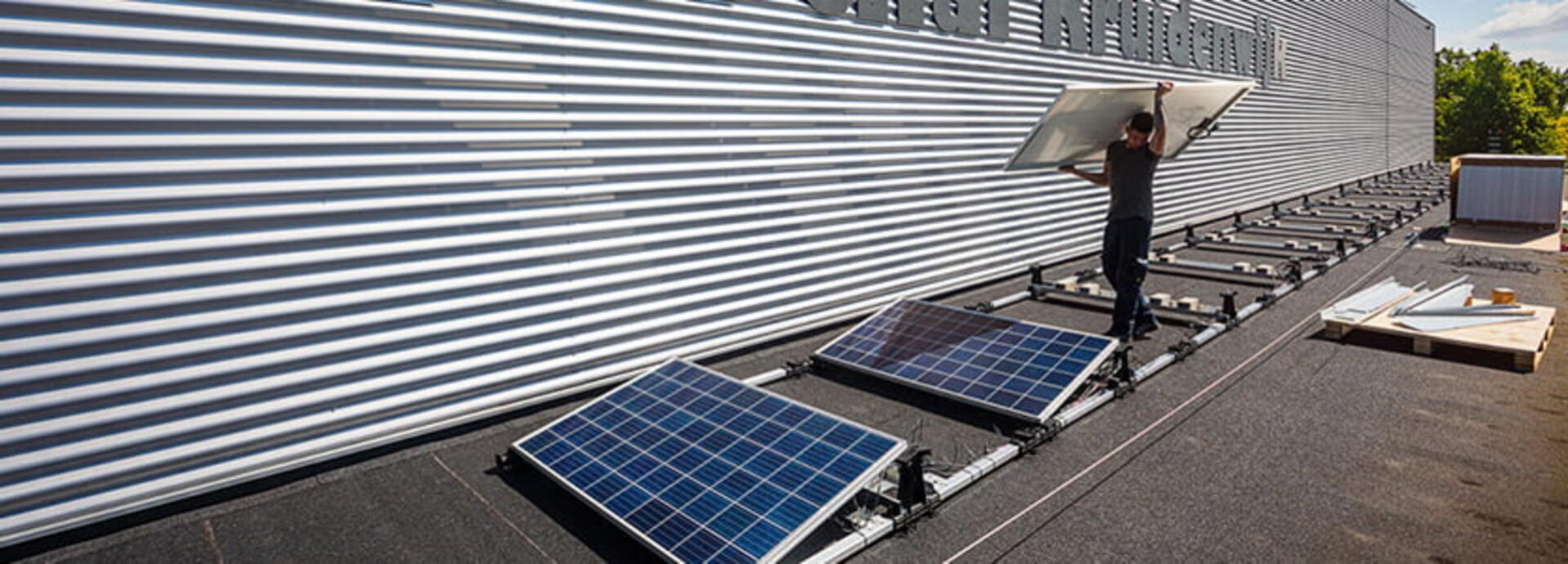

    Schulte Energie & Techniek voorzag het dak van sporthal Kruidenwijk in het Sallandse dorp Nijverdal van 480 zonnepanelen. Het ballastplan is onder andere gebaseerd op de optelsom van het gewicht van die zonnepanelen en het montagesysteem. “Het lage gewicht van het FlatFix montagesysteem is daarbij een grote plus”, aldus Tim Schulte, mede-eigenaar van Schulte Energie & Techniek.

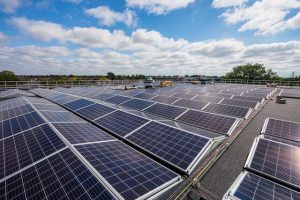

    Sporthal Kruidenwijk in Nijverdal wordt duurzaam; met 480 zonnepanelen op het dak die de energie voor de grote hal opwekken. De grote overkapping van 45 bij 33 meter was daarbij voor installatiebedrijf Schulte & Techniek, dat medio mei de zonnepanelen plaatste, de grootste uitdaging. Berekend moest worden hoeveel zonnepanelen het dak kon dragen en – ook belangrijk – hoe die zonnepanelen over het dak moesten worden verdeeld.

    Lichtgewicht

    De extra draagkracht van het dak op sporthal Kruidenwijk is 15 kg/m2. “Dat is een gemiddelde waarde voor dit soort daken”, weet Tim Schulte. “We berekenen op basis van de draagkracht met de calculator de goede verdeling van de zonnepanelen per vierkante meter. Het gewicht van het FlatFix montagesysteem van Esdec is daarbij een positieve factor, want het is licht. We kijken ook naar de zones waarbinnen gelegd kan worden. Dat is gebaseerd op de draagkracht op de verschillende plaatsen op het dak. In het midden is dat weer anders dan meer aan de zijkanten.” De 480 zonnepanelen op het dak van de sporthal bedekken de helft van de dakoppervlakte van 1.485 m2 en zijn goed voor een energie-opbrengst van ruim 100.000 kWh per jaar.

    Windbelasting

    Bij het berekenen van het bouwplan wordt niet alleen rekening gehouden met het gewicht van de zonnepanelen en het montagesysteem, maar ook met invloeden van buitenaf, zoals de wind. Het waait in Nederland niet overal even hard en dus is de invloed van de wind op zonnepanelen en de montagesystemen niet overal hetzelfde. Aan de hand van testen, onder andere in windtunnels, heeft Esdec getest wat het effect van de wind in bepaalde gebieden is op de montagesystemen. Op basis van de uitkomsten is Nederland onderverdeeld in drie windgebieden.

    Bij het maken van het bouwplan wordt het effect van de wind in het windgebied waarin het dak zich bevindt, meegenomen. In combinatie met de basiswaarden van de Eurocode EN 1991-1-4 zorgt dit uitgangspunt voor een optimaal bouwplan. Aan het systeem zelf zijn afdichtingsplaten en winddeflectoren toegevoegd als bescherming tegen de wind.

    Feedback en Service

    Het project in Nijvendal is afgerond. En afgerond is ook echt afgerond, want montage volgens een bouwplan dat is gemaakt met behulp van de calculator van Esdec, betekent 20 jaar garantie. “We werken al jaren samen met Esdec. Het klikt. We zijn al lang thuis in zonne-energie. Esdec ook. En innovatie is bij ons een belangrijk aspect van ons werk. Bij Esdec ook.”
