ClickFit EVO EPDM- en Bitumendak

Zonnepanelen monteren. Dat kan slimmer, sneller en eenvoudiger. Dat bewijst ClickFit® EVO EPDM- en Bitumendak, een montagesysteem voor alle EPDM- en bitumendaken. Voor jou betekent dat efficiënter werken, en minder gedoe.
Vangt dakoneffenheden op tot 10 graden
Door de flexibele adapter vang je eenvoudig en snel dakoneffenheden tot wel 10 graden op.
360 graden draaibaar
De stokschroef is 360 graden draaibaar. Zo kan je in alle richtingen van het dak monteren, voor maximale flexibiliteit.
Multifunctioneel toepasbaar
De stofschroef is geschikt voor vele daktypen zoals EPDM- en Bitumen, maar ook voor Mediterraan Pannendak, Staaldak en Golfplaatdak.

Snel installeren op ieder epdm- en bitumendak

Dit slimme montagesysteem installeer je snel dankzij het handige kliksysteem en de voorgeassembleerde stokschroef. De stokschroef is in hoogte verstelbaar, 360 graden draaibaar en beschikbaar in 3 lengtes en 2 diktes voor houten gordingen/spanten. En de flexibele adapter vangt dakoneffenheden tot wel 10 graden op.

Voorgeassembleerde stokschroef
Handig kliksysteem, zelfs na het vervangen van de panelen

4 basiscomponenten

Het ClickFit EVO montagesysteem voor schuine daken bestaat uit slechts 4 basiscomponenten. Dat maakt de installatie extra eenvoudig. Lees verder voor meer informatie per component.

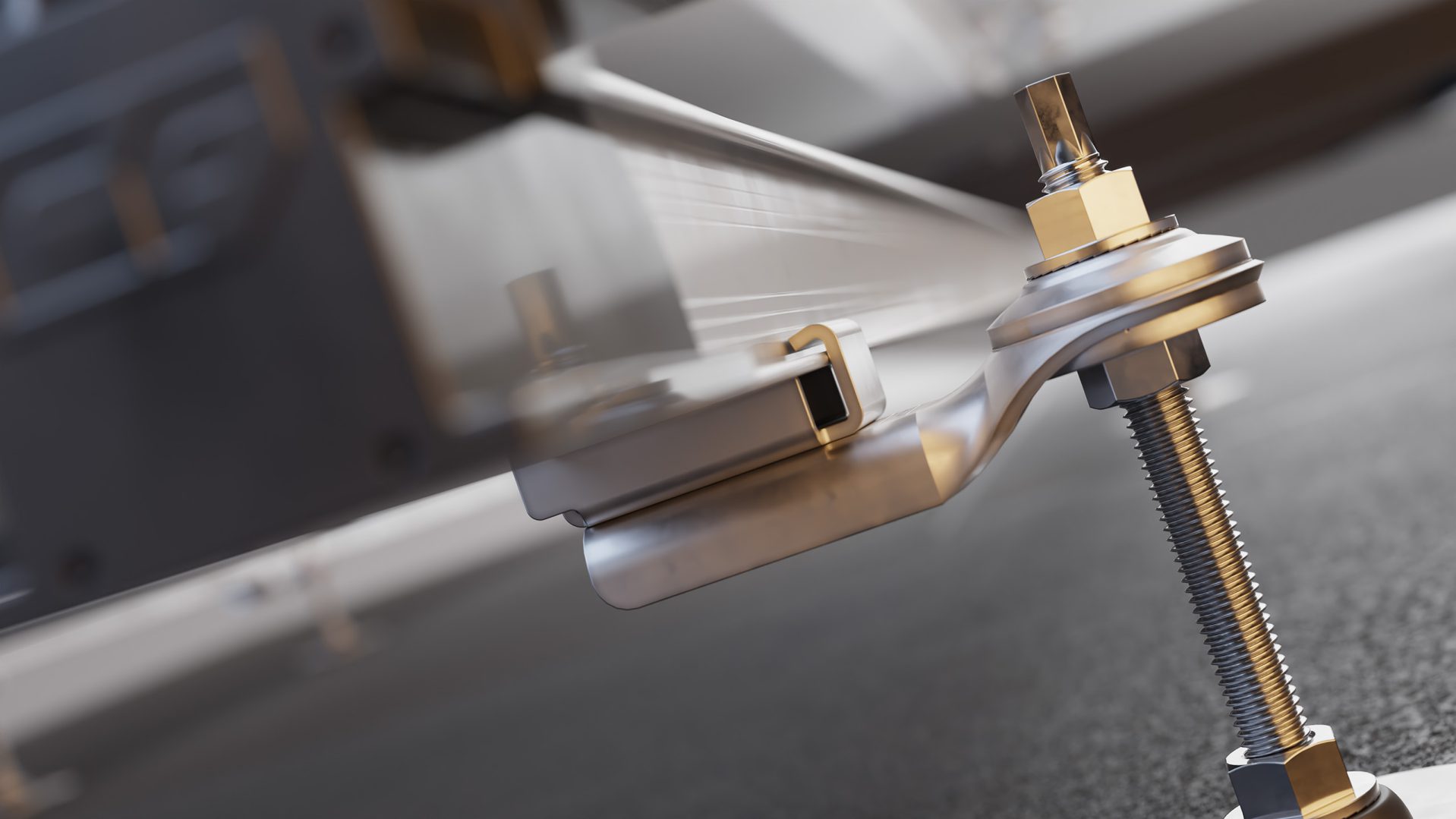

Stokschroef

Deze schroef wordt geheel geassembleerd geleverd. Met de flexibele adapter vang je snel en eenvoudig dakoneffenheden tot wel 10 graden op. De universele, draaibare en zelf-uitlijnende klikverbinding maakt montage van de zonnepanelen in landscape en portrait mogelijk.

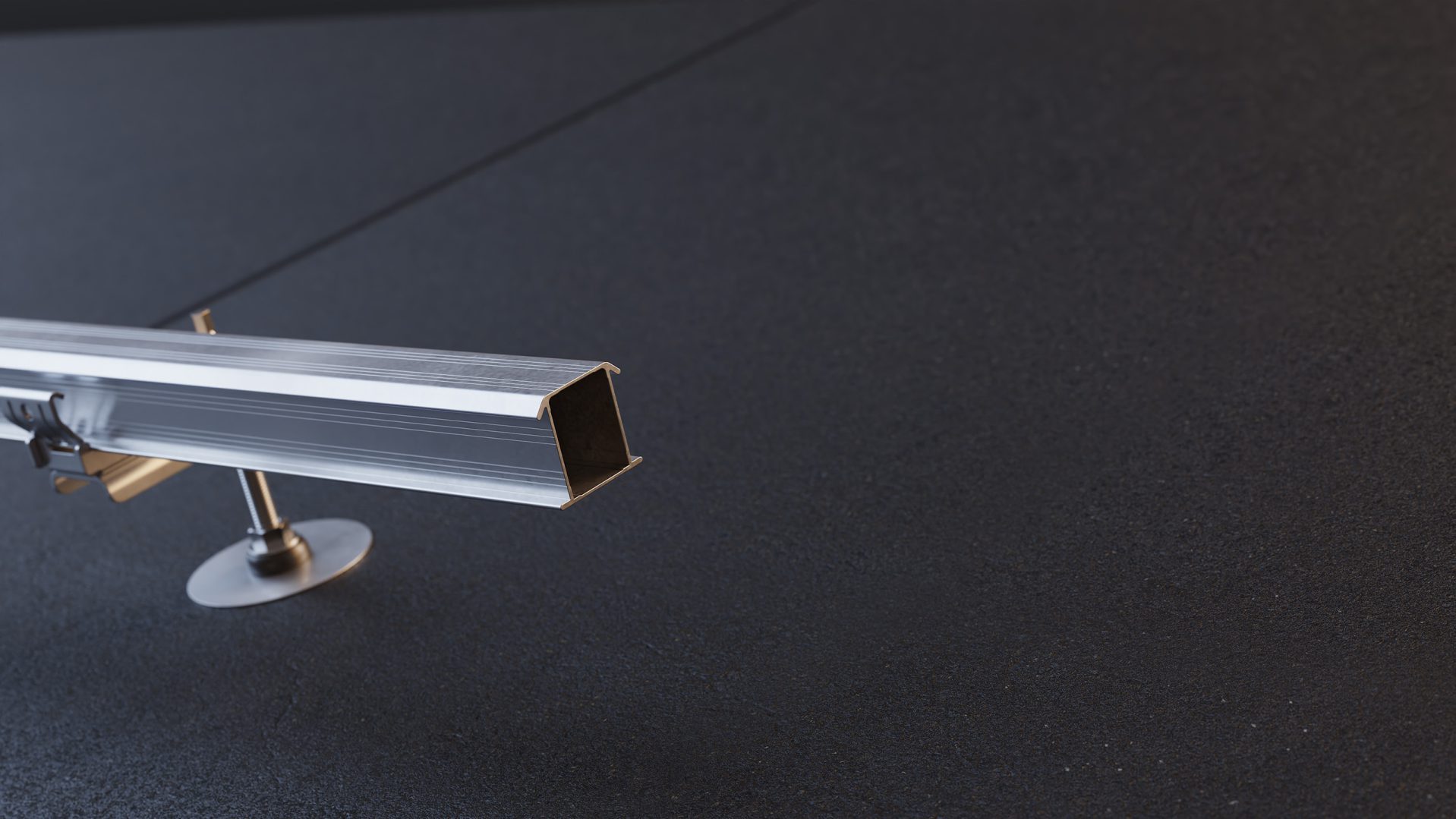

Montagerail

Geschikt voor alle typen schuine daken. Snel en gemakkelijk installeren door te klikken in plaats van te schroeven. Hiermee bespaar je gereedschap, handelingen en tijd.

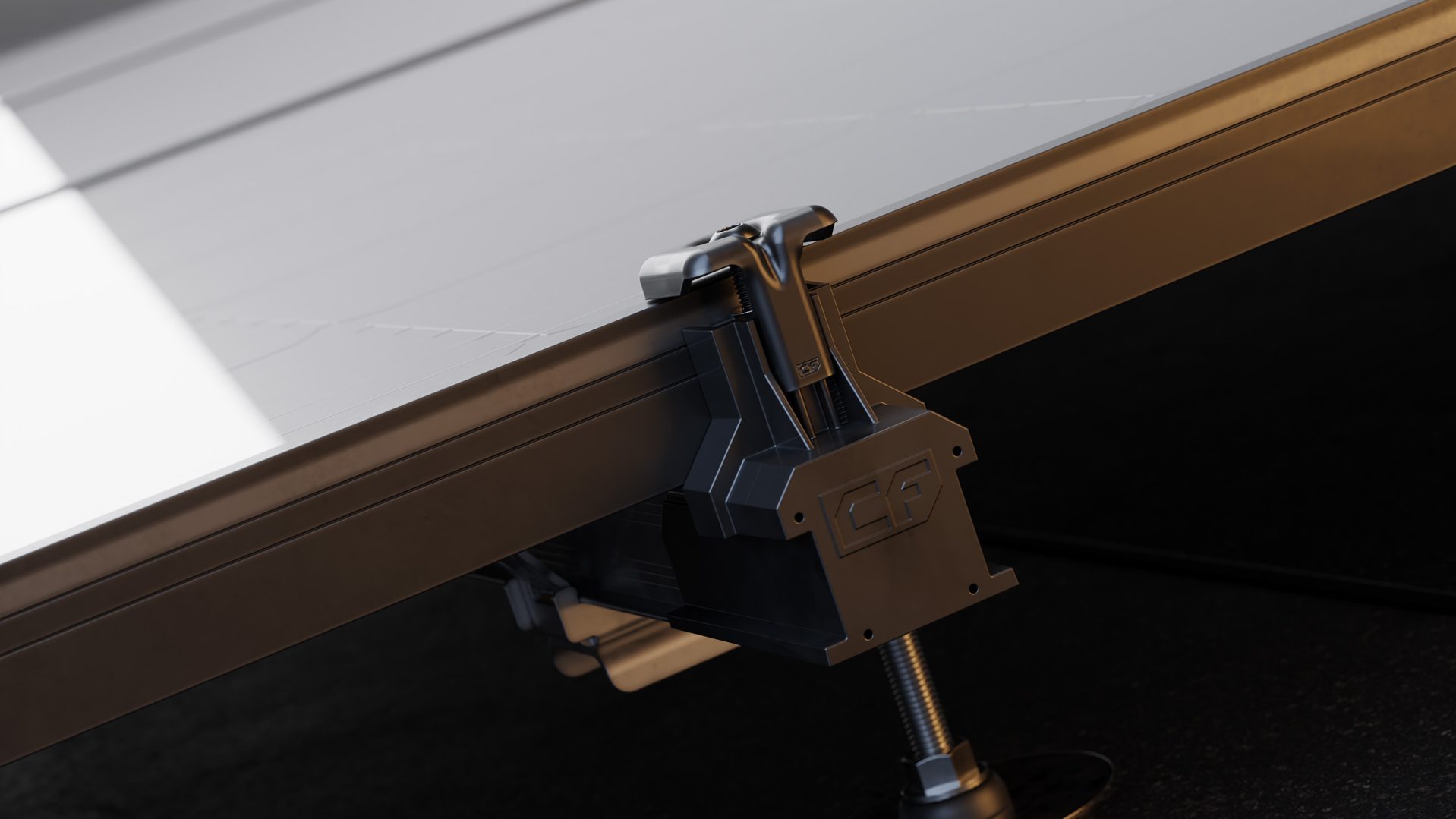

Moduleklemmen

De universele moduleklem is in hoogte verstelbaar en daarmee geschikt voor zonnepanelen met een framedikte tussen 30 en 50 mm. Door het slimme ontwerp is de paneelklem (in combinatie met de eindkap) toepasbaar als midden- en eindklem.

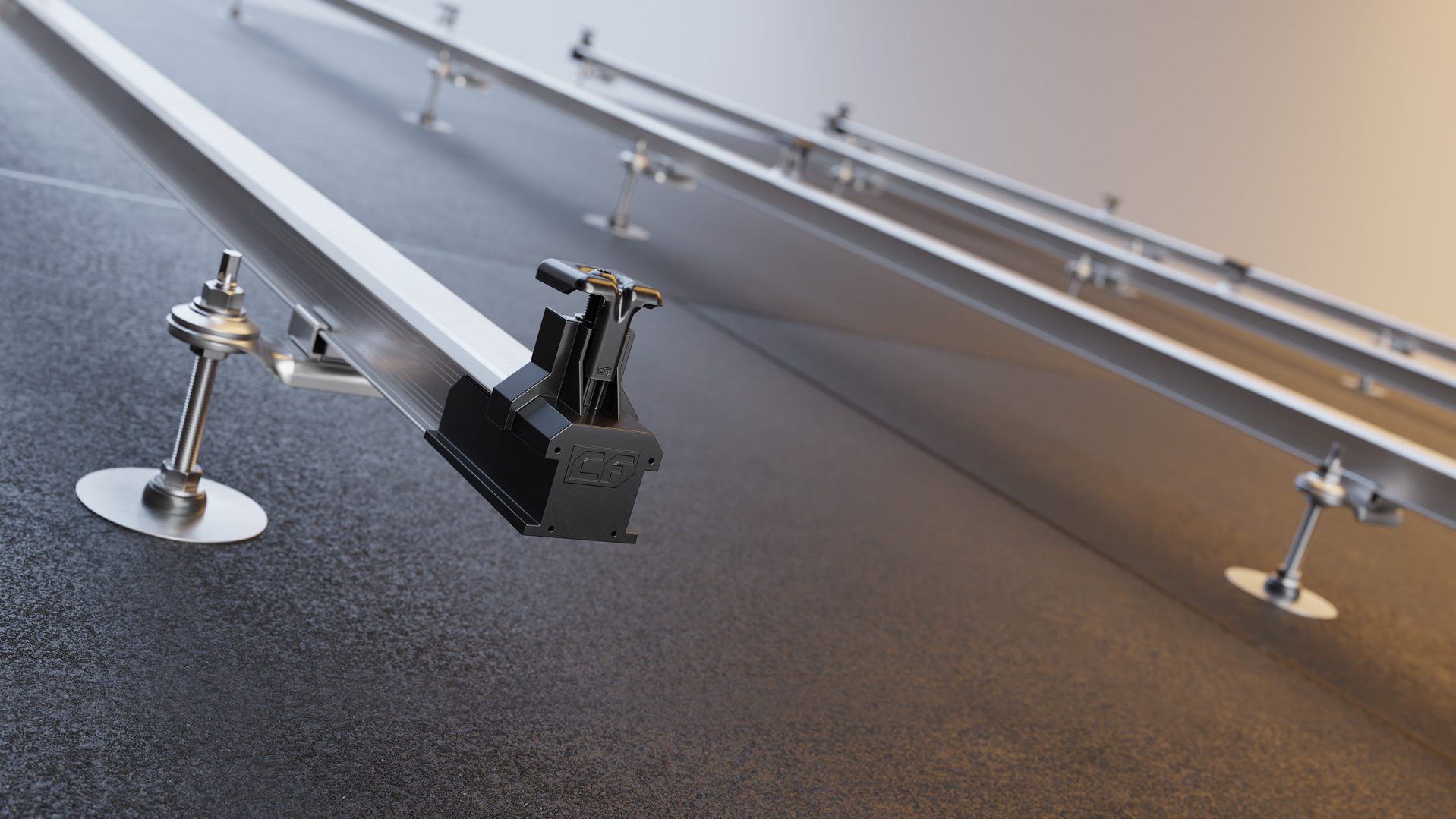

Eindkap

De eindkappen zorgen voor een stijlvolle en winddichte afwerking. Ze zijn verkrijgbaar met en zonder klemondersteuning in de kleuren grijs en zwart.

Sterk en duurzaam

ClickFit EVO EPDM- en Bitumendak is gemaakt van hoogwaardig aluminium en Magnelis-staal. Dit type staal heeft een langere levensduur, is bestand tegen corrosie en is voorzien van een zelfhelende coating. Zo werk jij met producten van hoogwaardige kwaliteit.

Langere levensduur
Zelfhelende coating

Projectondersteuning

Kiezen voor Esdec betekent ondersteund worden gedurende je hele solar project. Wij helpen onze solar professionals en nemen zoveel mogelijk gedoe weg. Zo maak je snel een berekening in onze calculator en bieden we gratis trainingen en webinars aan.

Gratis trainingen & webinars

Download brochure

FAQ

ClickFit EVO kan worden toegepast op geïsoleerde en niet-geïsoleerde Bitumen- en EPDM daken. Let op: de thermische werking van sommige soorten EPDM- en bitumen dakbedekking kan van invloed zijn op de waterafdichting van de PV-installatie. Wij adviseren daarom de leverancier van de dakbedekking te raadplegen voor installatie.

De ClickFit EVO stokschroef is verkrijgbaar in 5 verschillende types (3 lengtes en 2 diktes):
o M10 x 200mm
o M10 x 250mm
o M12 x 250mm
o M12 x 300mm
o M12 x 350mm

Ja, met de ClickFit EVO stokschroef heb je de keuze tussen landscape of portrait montage van de zonnepanelen. De klikverbinding op de stokschroef is roteerbaar, zodat je maar één soort klem nodig hebt.

Voor het bevestigen van een optimizer of microinverter (verzamelnaam: MLPE = Module Levelling Power Electronics) kun je gebruik maken van onze ClickFit EVO MLPE Clip Lichtgewicht of Zwaargewicht (art. nr. 1008067 of 1008068). Let op! Bevestig je de panelen met de montageprofielen voor staaldak, dan adviseren wij te kiezen voor het hoge (optimizer ready) montageprofiel. Deze biedt voldoende ruimte tussen het dak en de zonnepanelen. De MLPE Clip Lichtgewicht klik je eenvoudig op het montageprofiel en daarmee heb je ook gelijk geïntegreerd kabelmanagement! Hierna klik je de MLPE op de clip. De MLPE Clip Zwaargewicht monteer je eerst op de MLPE, waarna je de clip, met MLPE, op de montagerail monteert. Zorg ervoor dat de MLPE clip minimaal 15 cm van het uiteinde van het montageprofiel geplaatst wordt. Wil je zien hoe dat in zijn werk gaat? Bekijk onze installatievideos.

Alle zonnepanelen in dezelfde rij zijn automatisch met elkaar doorverbonden door de ClickFit EVO moduleklem. Voor een vereffening van de volledige PV-installatie dien je wel elke rij nog apart te verbinden met aarding, omdat de afzonderlijke rijen niet met elkaar worden verbonden door het montagesysteem. De aardingsleiding (≥Ø 4mm2) loopt parallel aan de plus- en min geleiders en wordt aangesloten op een separaat aardpunt bij de omvormer. Heb je vragen over aarden en vereffenen, neem dan contact op met onze technische experts.

Staat jouw vraag er niet bij? Neem dan gerust telefonisch contact met ons op via +31 (0)85 162 22 22
