Home Systèmes de fixation préassemblés : l’accélération des projets solaires pour toitures de grande envergure.

Systèmes de fixation préassemblés : l’accélération des projets solaires pour toitures de grande envergure.

Une accélération de la transition énergétique est nécessaire. Pour ce faire, nous devons accélérer et faciliter la pose des installations solaires sur les très grandes toitures. Et chez Esdec, nous ne contribuons pas seulement à fournir une assistance projet dédiée et personnalisée aux clients ayant de grands projets commerciaux, nous développons également des systèmes de pose qui facilitent et sécurisent encore plus l’installation de ces vastes projets.

En 2020, après une longue période de développement, Esdec a lancé FlatFix Wave Plus. Ce système exclusif se caractérise par des unités préassemblées, une fixation sur le côté long et une installation sans outils. Actuellement, le système ne peut être installé qu’en configuration double (est-ouest). Début 2023, il sera également possible d’installer une configuration simple avec des composants FlatFix Wave Plus. Examinons d’un peu plus près les unités préassemblées qui constituent la base du système de montage.

Le concept sur lequel reposent les unités préassemblées consiste à faciliter et accélérer la pose des panneaux solaires sur de grandes surfaces de toiture. De plus, il est possible de minimiser les risques d’erreurs durant l’installation. Des inspections de projets ont régulièrement montré que l’installateur commettait une erreur lors de l’installation, par ex., le mauvais couple de serrage du panneau ou des composants manquants. Nous avons donc eu l’idée de préassembler partiellement le système, pour installer  plus vite et éviter les erreurs.

Les unités préassemblées sont disponibles en différentes longueurs. En configuration double, elles peuvent prendre en charge de 2 à 4 panneaux. En configuration simple, elles sont en mesure de prendre en charge de 1 à 3 panneaux. Les supports de toit, les glissières, les éléments de base hauts et les connecteurs (pour connecter de nouvelles unités) sont préassemblés dans les unités. L’installateur n’a pas besoin de visser quoi que ce soit, il lui suffit de déployer l’unité et de relever l’élément de base haut.

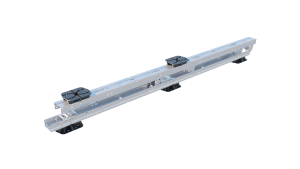

Élément de base préassemblé 4p replié

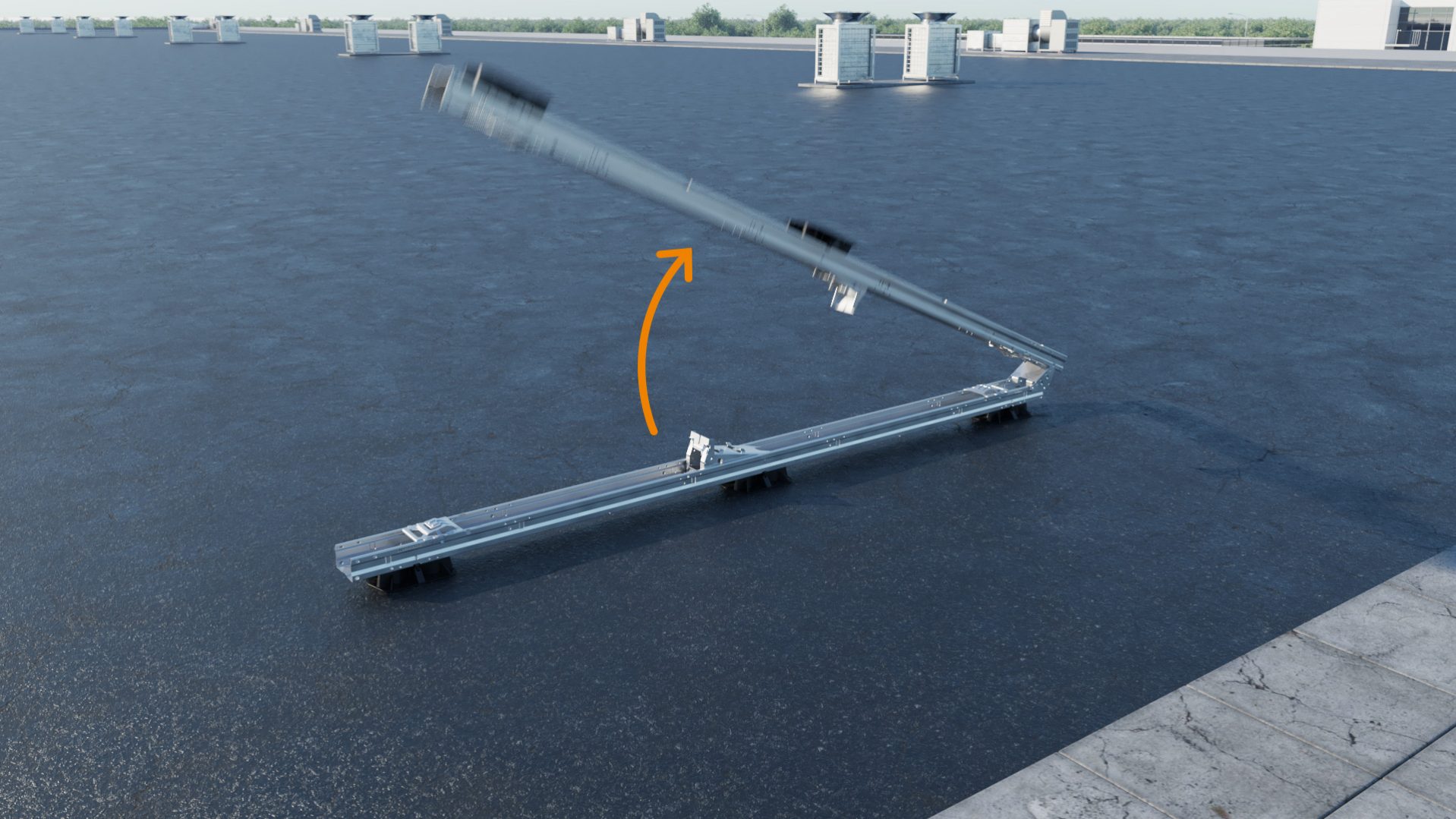

Élément de base préassemblé 4p déployé avec les deux éléments de base hauts relevés et quatre glissières.

Dans l’image ci-dessus, l’unité 4p préassemblée contient deux éléments de base hauts et quatre glissières. L’élément de base haut et la glissière constituent la base de ce mécanisme de fixation breveté unique.

Après avoir placé et aligné les unités sur le toit, l’installateur enclenche l’élément de base haut et les stabilisateurs, puis pose le panneau solaire, sans vis ni outil, grâce au système exclusif de fixation du panneau. Le panneau est d’abord sécurisé dans un renfoncement de l’élément de base haut, puis est sécurisé en bas (élément de base bas) avec la glissière. La glissière réglable verrouille le panneau à la bonne position. Une fois verrouillé, le panneau est sécurisé.

La connexion croisée des stabilisateurs et des unités préassemblées crée un système solide, rigide, permettant de poser des champs couvrant jusqu’à une surface de 40×40 m. Il y a moins d’interruptions sur site et donc moins de perte de temps.
