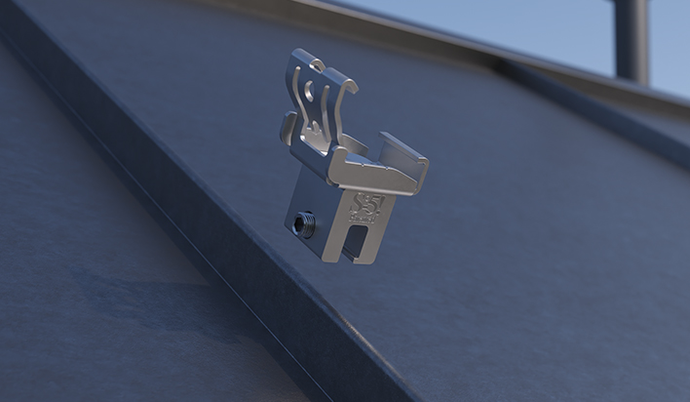

Pour installer les panneaux solaires, placez la pince préassemblée pour joint debout sur le joint et serrez la vis Torx. Très ingénieux, le système ClickFit EVO pour toits à joint debout est particulièrement rigide, ce qui signifie que, dans la plupart des cas, il est possible d’éviter quelques joints debout du toit en cas de montage horizontal des rails. L’installation est ainsi plus rapide et moins coûteuse.
Le système ClickFit EVO pour toits à joint debout permet d’assurer l’étanchéité parfaite de la toiture. Très astucieuse, la conception des pinces à joint debout permet de préserver l’intégrité du toit, ce qui réduit les risques lors de l’installation.
Choisir Esdec, c’est bénéficier d’un accompagnement tout au long de votre projet photovoltaïque. Notre objectif est de faciliter la tâche des professionnels du secteur photovoltaïque et de leur éviter un maximum de complications. Utilisez notre calculateur pour concevoir votre projet rapidement et en toute simplicité, ou participez à nos formations et webinaires gratuits.
Le système ClickFit EVO convient à la plupart des toits à joint debout courants, à l’exception des toits à joint en cuivre. ClickFit EVO propose des pinces à joint debout pour les joints pliés simples ou doubles, les joints pression et les joints arrondis.
ClickFit EVO propose un choix de 3 pinces à joint debout différentes :
– Pince pour joint plié double avec une ouverture de joint de 9 mm
– Pince pour joint plié simple/joint pression avec une ouverture de joint de 14 mm
– Pince pour joint arrondi avec une ouverture de joint de 23 mm
Oui, avec le ClickFit EVO joint debout, vous avez le choix entre un montage paysage ou portrait des panneaux solaires. Le clicker du ClickFit EVO est rotatif, vous n’avez donc besoin que d’un seul type de pince.
Pour fixer un optimiseur ou un micro-onduleur (nom collectif : MLPE = Module Levelling Power Electronics), vous pouvez utiliser notre ClickFit EVO MLPE Clip Lightweight ou Heavyweight (art. no. 1008067 ou 1008068). Remarque ! Si vous montez les panneaux avec les profils de montage pour toiture en acier, nous vous recommandons de choisir le profil de montage haut (optimisé). Cela permet d’avoir un espace suffisant entre le toit et les panneaux solaires. Le clip MLPE Lightweight est simplement cliqué sur le profilé de montage, ce qui permet une gestion intégrée des câbles ! Cliquez ensuite le MLPE sur le clip. Montez d’abord le MLPE Clip Heavyweight sur le MLPE, puis montez le clip avec le MLPE sur le rail de montage. Veillez à ce que le clip MLPE soit placé à au moins 15 cm de l’extrémité du profilé de montage. Vous voulez voir comment cela fonctionne ? Regardez notre démonstration d’installation.
Tous les panneaux solaires d’une même rangée sont automatiquement interconnectés grâce à l’étrier pour module ClickFit EVO. Pour relier l’ensemble du système photovoltaïque, vous devez connecter chaque rangée à la terre séparément, car les rangées ne sont pas reliées les unes aux autres par le système de montage. Le conducteur de mise à la terre (≥ Ø 4 mm2) est parallèle aux conducteurs positif et négatif et connecté à un point de mise à la terre séparé de l’onduleur. Si vous avez des questions sur la mise à la terre, veuillez contacter nos experts techniques.
